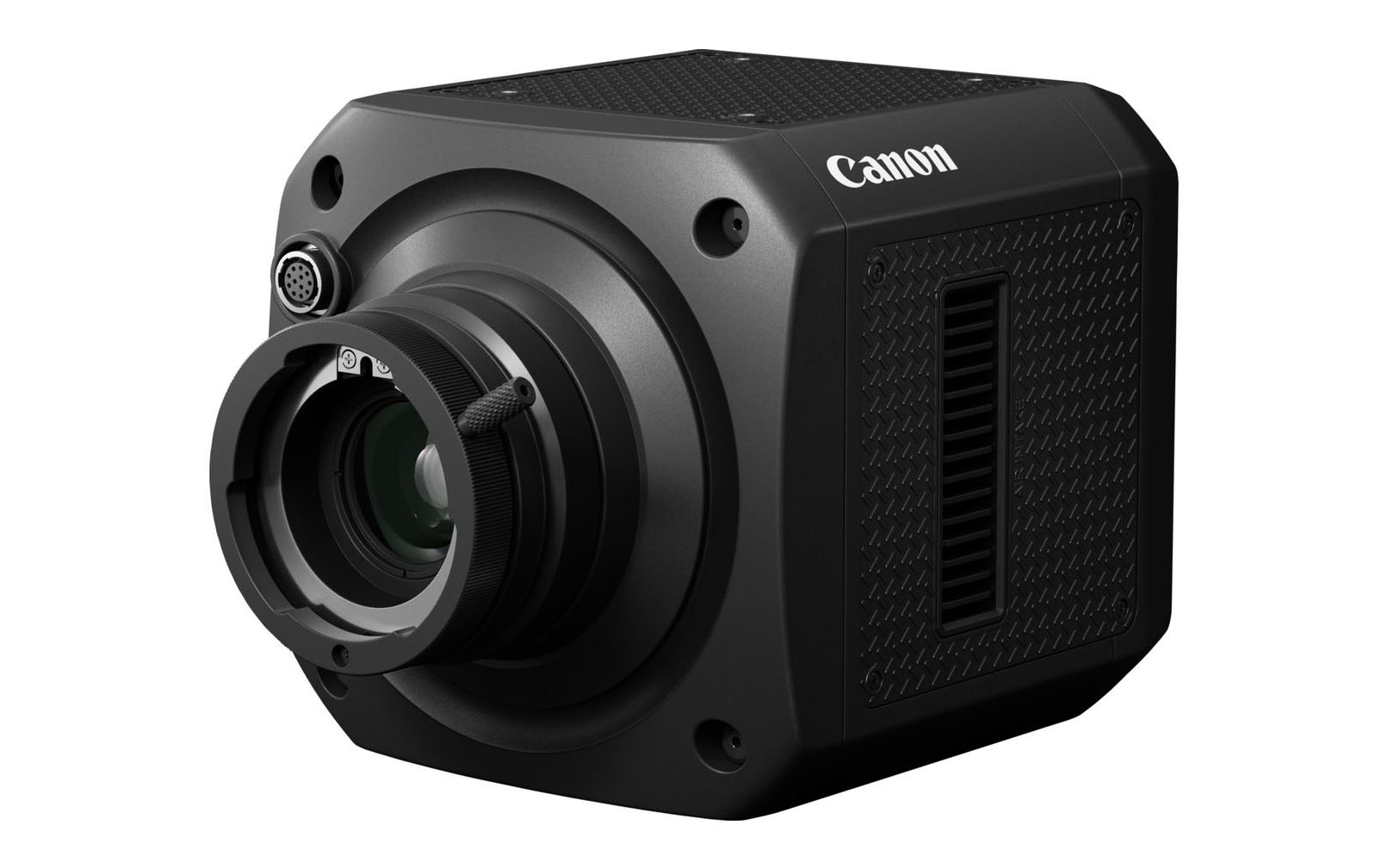

Zapowiedziana na początku kwietnia i wyposażona w innowacyjny sensor korzystający z diod lawinowych kamera Canon MS-500 została dziś oficjalnie zaprezentowana.

Matryca, którą udało się stworzyć Canonowi, działa na nieco innej zasadzie niż tradycyjne sensory. Zamiast zamieniać fotony na ładunek elektryczny, a ten następnie na napięcie, diody lawinowe wytwarzają silny impuls elektryczny, gdy padnie na nie pojedynczy foton, a sensor następnie te impulsy zlicza (dokładniej opisaliśmy tę technologię tutaj). Pozwala to na rejestrację obrazów o niskim zaszumieniu nawet w bardzo słabych warunkach oświetleniowych.

Sama koncepcja diody lawinowej znana jest od dawna, ale to Canon jako pierwszy był w stanie zestawić obok siebie większą liczbę tego rodzaju detektorów i stworzyć z nich sensor. Ten ostatni ma rozmiar 1'' i rozdzielczość 3.2 megapiksela (efektywna rozdzielczość 2.1 megapiksela). Jak łatwo policzyć, pozwala to na pracę w rozdzielczości Full HD (1920 × 1080), w tym przypadku z prędkościami do 60 kl/s.

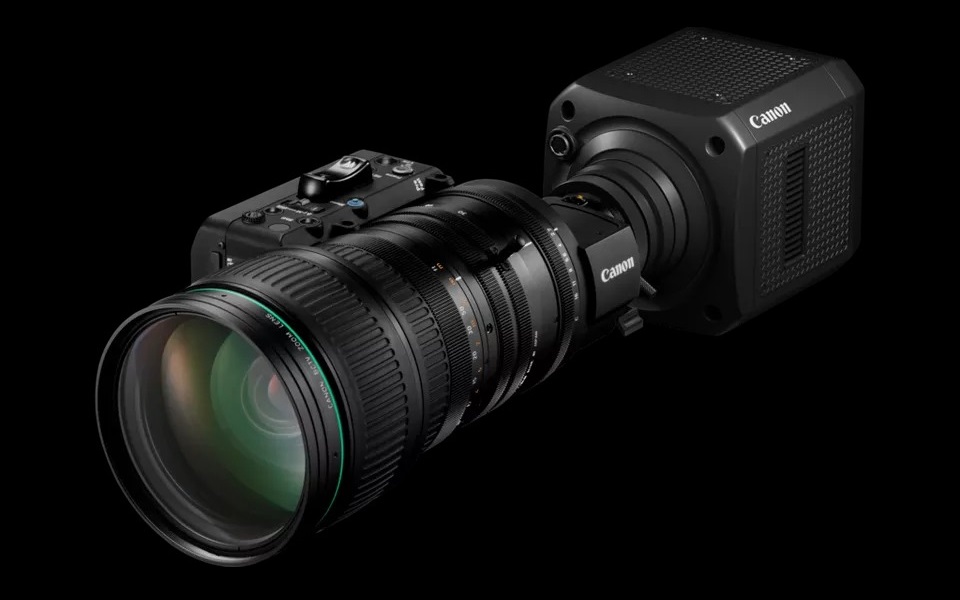

Kamerę wyposażono w mocowanie obiektywów B4 stosowane w kamerach broadcastowych oraz w układ optyczny rozciągający obraz 1.3-krotnie, tak, by te projektowane pod sensory 2/3'' obiektywy były w stanie obsłużyć matrycę 1''. Oprócz tego w torze optycznym znajdziemy także filtr podczerwieni, który w razie czego możemy usunąć. Co ciekawe, kamera potrafi automatycznie zlikwidować czerwony zafarb w obrazie, który typowo powstaje w takiej sytuacji. Wyposażono ją także w algorytmy usuwające z obrazu zamglenie w przypadku filmowania obiektów znajdujących się w dużych odległościach (na co pozwalają ekstremalne ogniskowe, jakie oferują obiektywy z mocowaniem B4).

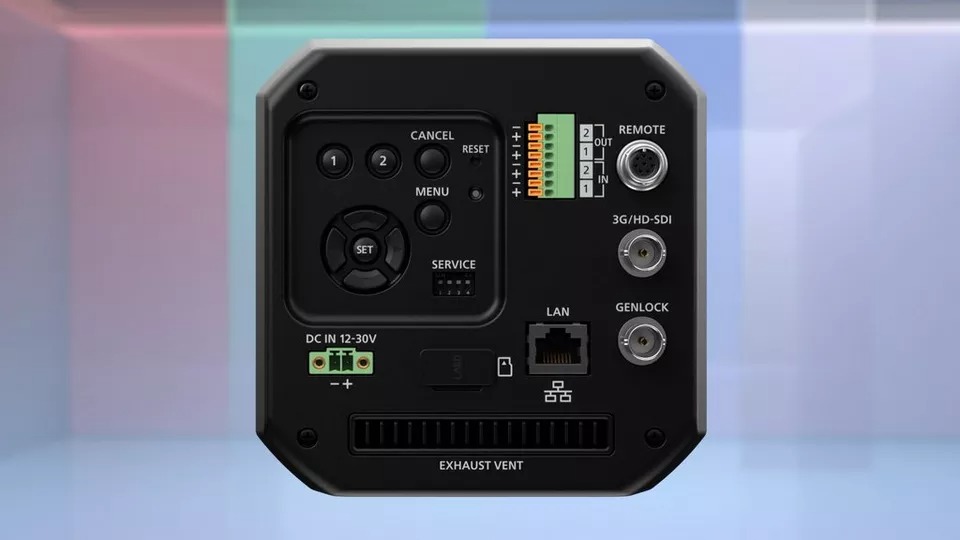

Od strony ergonomicznej urządzenie przeznaczono głównie do pracy zdalnej. Na obudowie nie znajdziemy zatem nadmiaru przycisków i pokręteł. Jest za to 8-pinowe złącze zdalnego sterowania mogące pracować w standardach RS-232C, RS-422 lub RS-485, gniazdo sieci LAN RJ-45 czy wyjście sygnałowe 3G-SDI obsługujące sygnał Full HD z prędkością do 60 kl/s. W efekcie korpus kamery jest dość kompaktowy — mierzy 128 × 128 × 184 mm i waży 2.2 kg.

Kamera Canon MS-500 ma wejść do sprzedaży we wrześniu. Za oceanem wyceniono ją na 25200 dolarów.

Aktualizacja — otrzymaliśmy od polskiego oddziału firmy Canon oficjalną informację prasową na temat nowej kamery. Zamieszczamy ją poniżej:

INFORMACJA PRASOWA

Canon wprowadza na rynek MS-500 – pierwszą na świecie kamerę o ultrawysokiej czułości, wyposażoną w czujnik SPAD do rejestracji wideo w kolorze
MS-500 uzupełni nowoczesne systemy nadzoru, rejestrując wyraźny obraz wideo obiektów oddalonych o kilka kilometrów, nawet po zmroku.

Canon ogłasza, że pod koniec sierpnia 2023 roku wprowadzi na rynek MS-500 – kamerę z wymiennymi obiektywami (ILC) o ultrawysokiej czułości, wyposażoną w jednocalowy czujnik SPAD (Single Photon Avalanche Diode – jednofotonowa dioda lawinowa) o największej na świecie liczbie 3,2 mln pikseli wśród urządzeń z tej kategorii¹.

W obszarach o wyjątkowo wysokim poziomie zabezpieczeń, takich jak porty morskie, obiekty infrastruktury publicznej i granice państwowe, wymagane są jak najbardziej precyzyjne systemy monitorowania, zdolne dokładnie rejestrować w dzień i w nocy. Nowy model MS-500 jest pierwszą na świecie² kamerą o ultrawysokiej czułości wyposażoną w czujnik SPAD, wykorzystywany do rejestracji wideo w kolorze przy minimalnym oświetleniu obiektu na poziomie 0,001 luksa³. W połączeniu z ultra-teleobiektywami telewizyjnymi możliwe jest rejestrowanie wyraźnego obrazu wideo obiektów znajdujących się w odległości kilku kilometrów, nawet po zmroku. Rozbudowa rodziny kamer o ultrawysokiej czułości, w tym serii ME20/ML⁴, pomaga Canon zaspokoić różnorodne potrzeby rejestracji obrazu na rynku monitoringu.

1. Połączenie czujnika SPAD i obiektywów telewizyjnych umożliwia nocne obserwacje dalekiego zasięgu

W czujniku SPAD wykorzystywana jest technologia „zliczania fotonów”, polegająca na zliczaniu cząstek światła (fotonów) mających kontakt z pojedynczymi pikselami. Nadlatujące fotony są przekształcane w ładunek elektryczny, natychmiast wzmacniane około 1 miliona razy i wyprowadzane w postaci silnego sygnału, umożliwiając wykrywanie nawet niewielkich ilości światła. Co więcej, kluczową zaletą czujników SPAD jest możliwość cyfrowego zliczania fotonów, dzięki czemu podczas odczytu sygnału nie pojawiają się szumy. Pozwala to na rejestrację wyraźnych kolorowych obrazów wideo nawet przy słabym oświetleniu na poziomie 0,001 luksa. Bagnetowe mocowanie obiektywu B4 (oparte na standardach BTA S-1005B) jest powszechnie stosowane do obiektywów telewizyjnych. Szeroka gama ultra-teleobiektywów telewizyjnych Canon umożliwia zidentyfikowanie obiektów znajdujących się w odległości kilku kilometrów, nawet po zmroku.

Funkcje korekcji obrazu poprawiają widoczność, m.in. redukując zamglenia i szumy

W przypadku monitorowania nocnego o dalekim zasięgu, hałas i drgania atmosferyczne, szczególnie w ciemności, mogą negatywnie oddziaływać na klarowność obrazu wideo. W celu rozwiązania tego problemu w funkcji niestandardowego obrazu jest wbudowana opcja „CrispImg2”, która optymalizuje ustawienia ostrości, krzywej gamma oraz redukcji szumów i pozwala na konfigurację jakości obrazu w zależności od potrzeb. Umożliwia to nagrywanie wyraźnego obrazu wideo o każdej porze dnia i nocy. MS-500 obsługuje również funkcję „kompensacji zamglenia”, która redukuje skutki zamglenia i mgły. Automatycznie dostosowuje ona kontrast i zapewnia korekcję obrazu, poprawiając jakość wideo.

1. Wśród czujników SPAD używanych do rejestracji wideo. Na dzień 31 lipca 2023 r. Na podstawie badań przeprowadzonych przez Canon. Efektywnie ok. 2,1 mln pikseli.
2. Wśród kamer wyposażonych w czujniki SPAD używanych do rejestracji wideo w kolorze. Na dzień 31 lipca 2023 r. Na podstawie badań przeprowadzonych przez Canon.
3. Kolor (tryb nocny), brak akumulacji światła, odpowiednik f/1,4, czas otwarcia migawki 1/30 sekundy, 50 IRE, maksymalne wzmocnienie.
4. ME20F-SH (premiera w grudniu 2015 r.), ME20F-SHN (premiera w lutym 2018 r.), ML-100 M58 (premiera w grudniu 2020 r.), ML-105 EF (premiera w kwietniu 2021 r.).

Dodatkowe informacje

1. Połączenie czujnika SPAD i obiektywów transmisyjnych pozwala na nocne obserwacje dalekiego zasięgu

• W czujniku SPAD wykorzystywana jest technologia „zliczania fotonów”, polegająca na zliczaniu cząstek światła (fotonów) mających kontakt z pojedynczymi pikselami. W przeciwieństwie do „metody akumulacji ładunku elektrycznego” czujnika CMOS, która mierzy ilość światła zgromadzonego w pikselu w danym czasie, nadlatujący foton generuje elektron, który może być natychmiast pomnożony około miliona razy i wyprowadzony w postaci silnego sygnału elektrycznego. Ponieważ każdy foton jest zliczany cyfrowo, umożliwia to uniknięcie szumów podczas odczytu sygnału¹.
• Rejestrowanie wyraźnych kolorowych obrazów w rozdzielczości Full HD jest możliwe nawet przy minimalnym oświetleniu obiektu wynoszącym 0,001 luksa.

1) Szczegółowe informacje na temat różnic między czujnikiem SPAD a czujnikiem CMOS można znaleźć na stronie internetowej Canon Technology: https://global.canon/en/technology/spad-sensor-2021.html

• Konwencjonalne mocowanie bagnetowe (zgodne ze standardem BTA S-1005B), typowe dla obiektywów transmisyjnych. Możliwość wykorzystania szerokiej gamy obiektywów transmisyjnych Canon o parametrach ultrateleobiektywu.
• Konstrukcja tubusu obiektywu Canon i technologia powlekania soczewki redukują niepożądane odbicia, umożliwiając wyraźne nagrywanie wideo przy ograniczonym występowaniu zjawy i flary. Cyfrowy serwomechanizm, cyfrowa jednostka napędowa i enkoder o wysokiej rozdzielczości zapewniają szybką i precyzyjną konfigurację przybliżenia, ostrości i przysłony.

2. Posiada funkcje korekcji obrazu poprawiające widoczność, m.in. poprzez redukcję szumów i odpowiedniej regulacji ekspozycji

• W funkcji niestandardowego obrazu instalowana jest opcja „CrispImg2”, która optymalizuje ustawienia ostrości, krzywej gamma i redukcji szumów w zastosowaniach dozorowych i pozwala na konfigurację jakości obrazu w zależności od potrzeb. Istnieje możliwość automatycznej regulacji w celu wytłumienia szumów i uzyskania ostrego i wyraźnego obrazu.
• „Inteligentna kontrola cienia”¹ umożliwia prawidłowe dostosowanie ekspozycji w celu wyeliminowania nadmiernego zaciemnienia obiektu lub rozbłysków w obszarach tła w materiale wideo.
• „Kompensacja zamglenia”¹ redukuje efekt zamglenia i mgły oraz automatycznie dostosowuje odpowiedni kontrast.

1) Funkcje „Inteligentna kontrola cienia” oraz „Kompensacja zamglenia” nie mogą być stosowane jednocześnie.

3. Obsługa funkcji komunikacji szeregowej umożliwia zdalne sterowanie pochyleniem w pionie i poziomie oraz regulację jakości obrazu

• Zgodność z opatentowanym przez Canon protokołem sterowania komunikacją szeregową „NU”, stosowanym w kamerach Canon o bardzo wysokiej czułości i kamerach zdalnie sterowanych¹.
• Zgodność z protokołem „Pelco-D”² wprowadzonym przez Pelco, Inc. w Stanach Zjednoczonych i szeroko stosowanym do sterowania zdalnymi kamerami i głowicami obrotowymi.
• Należy użyć przewodu, aby połączyć gniazdo komunikacji szeregowej urządzeń zgodnych z tym protokołem, takich jak głowica obrotowa, z gniazdem REMOTE na tylnym panelu MS-500. Komunikacja umożliwia zdalną obsługę i sterowanie kamerą, obiektywem i głowicą obrotową z poziomu urządzenia sterującego.

1) Z ofertą kamer zdalnie sterowanych Canon można się zapoznać pod adresem: https://www.canon.pl/ptz-cameras/
2) Pelco jest znakiem towarowym Pelco, Inc. i podmiotów stowarzyszonych.

Więcej informacji na temat specyfikacji można znaleźć na stronie internetowej Canon: https://www.canon.pl/video-cameras/ms-500/
