Czułość matrycy

Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.

Czułości, jako średnie wartości ze wszystkich grup senseli, są o nieco ponad 1 EV poniżej nominalnych. Wyjątek stanowi nastawa 3200, gdzie odstępstwo jest trochę mniejsze. Generalnie, takie zachowanie jest typowe i umożliwia manipulację danymi w jasnych partiach obrazu. Nastawa ISO 50 i 100 to de facto ta sama realna czułość.

Szum przetwarzania

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. W idealnie pracującej matrycy wykres powinien być linią prostą, ze wszystkimi wartościami dla różnych czułości ISO na tym samym poziomie. Dla zakresu ISO 50–400 szum waha się w granicach 53–13, natomiast powyżej nastawy ISO 800 – nieco ponad 2 elektrony. Widać zatem wyraźnie, że mamy do czynienia z dwoma poziomami wzmocnień sygnału (Dual Output Gain).

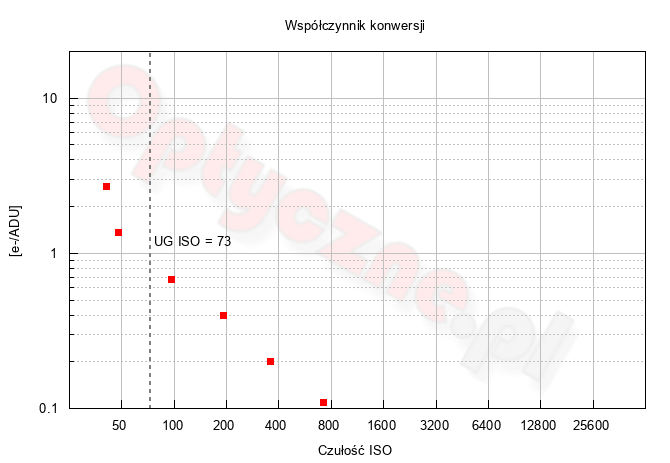

Współczynnik konwersji i wzmocnienie jednostkowe

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Dla najniższej natywnej czułości, na jedną jednostkę kwantyzacji przetwornika ADC przypada prawie 15 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie 83 ke^–. Taki wynik można uznać za dość wysoki, jak na stosunkowo mocno upakowaną matrycę. Punkt wzmocnienia jednostkowego wypada dla czułości 73, czyli mniej więcej pośrodku pomiędzy nastawami ISO 100 i 200. Przekroczenie tego progu powoduje, że za jakość obrazu wynikającą ze wpływu szumu śrutowego odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W związku z czym nie ma żadnego zysku ze stosowania takiej obróbki w aparacie i dokładnie te same efekty uzyskamy niedoświetlając zdjęcie, a następnie korygując ekspozycję w komputerze. W testowanym aparacie próg ten został ustawiony wyjątkowo nisko.

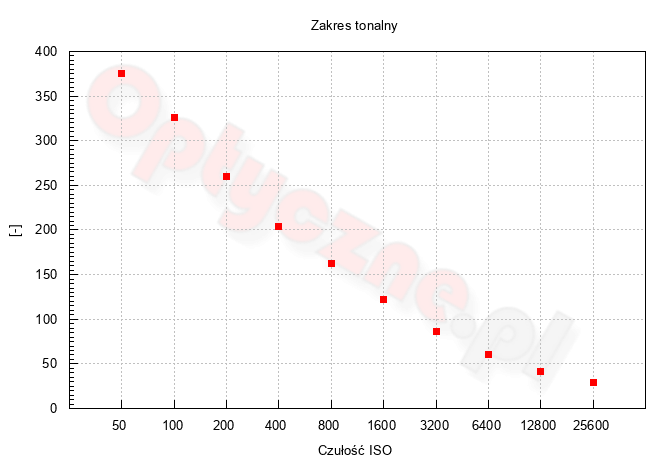

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia powodując posteryzację.

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.

Na powyższym wykresie możemy zauważyć, że dla najniższej natywnej czułości liczba tonów sięga około 326, czyli otrzymujemy 8.4-bitowy zapis danych. Tyle samo zanotowaliśmy w teście OM-1, natomiast odrobinę lepiej wypadł X-T4 – 8.6 bita. W GH6, przy ISO 1600 otrzymujemy wartości 6.9 bita, co daje około 122 przejść tonalnych. Przy maksymalnym dostępnym ISO przejść tonalnych mamy już tylko 29, co daje 4.9 bita.

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.

ISO	Granica czerni i bieli
50
100
200
400
800
1600
3200
6400
12800
25600

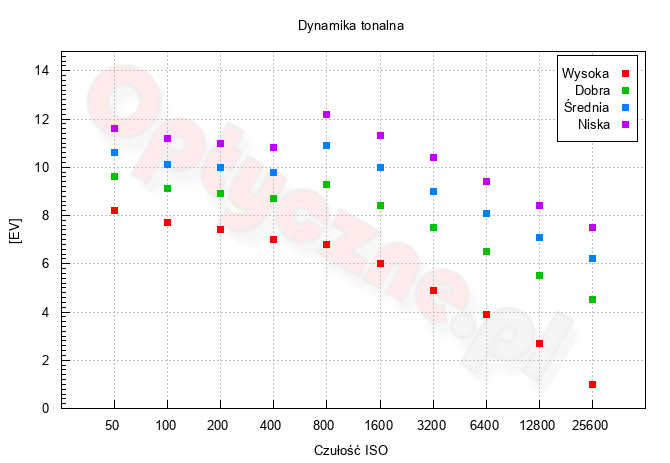

Dynamika tonalna

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.

Dla najlepszej jakości obrazu przy ISO 100 testowany aparat osiąga wartość dynamiki tonalnej na poziomie 7.7 EV. To trochę mniej niż zarejestrowaliśmy w teście OM-1 dla ISO 200 (8.1 EV). X-T4, ze względu na 14-bitowe przetwarzanie sygnału notuje znacznie wyższy wynik – 9.1 EV (dla ISO 160).

Widać wyraźnie, że dla pozostałych SNR (czyli jakości innych niż wysoka), wejście na nastawę 800 poprawia dynamikę tonalną względem 400. W przypadku SNR=1, dla ISO 800 mamy nawet o 1 EV większą wartość dynamiki niż dla 100.

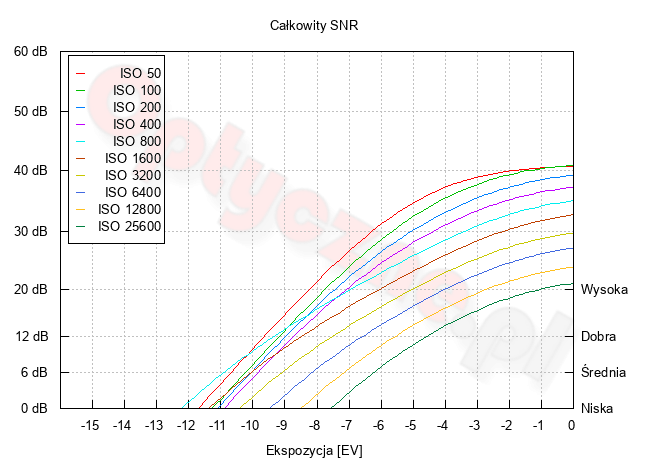

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika osiąga 8.5 EV.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy to rozjaśniamy je lub przyciemniamy. Zdjęcia wykonujemy przy czułości ISO 100 i 1600, przysłonie f/16 i czasach odpowiednio 30 i 2 s. W przypadku wybranych aparatów – Panasonika GH6 i Fujifilm X-T2 występowała różnica w naświetleniu zdjęć, toteż zdecydowaliśmy się przymknąć przysłonę o 2/3 EV mocniej w GH6. Zdjęcia następnie wywołujemy jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe.

	0 EV	+4 EV
100 ISO
GH6
200 ISO
X-T2
1600 ISO
GH6
X-T2

Prawdę mówiąc, spodziewaliśmy się lepszych efektów rozjaśniania obrazu w Lumiksie. Tymczasem, przewaga X-T2 jest wyraźna, i to dla obu nastaw ISO. Nie widać tu zysku ze stosowania specyficznego przetwarzania danych, w przeciwieństwie do szumu.

Przyciemnianie jasnych partii obrazu daje podobny efekt w obu aparatach, a widoczne różnice są raczej spowodowane różną jasnością oryginalnych zdjęć. Miejsca przepalone takowymi pozostaną.

	0 EV	−4 EV
100 ISO
GH6
200 ISO
X-T2
1600 ISO
S5
X-T2
