Test aparatu

Samsung EX1 - test aparatu

27 sierpnia 2010
Krzysztof Mularczyk Komentarze: 75

4. Optyka

Samsung EX1 ma obiektyw firmowany nazwą Schneider-KREUZNACH. Zakres ogniskowych w tym obiektywie wynosi 5.2–15.6 mm (3-krotny zoom), co w przeliczeniu na ekwiwalent dla filmu małoobrazkowego wynosi 24–72 mm. Istotnym parametrem tego obiektywu jest jego maksymalna jasność, wynosząca od f/1.8 do f/2.4 odpowiednio dla szerokiego kąta i tele.


Rozdzielczość

Testy rozdzielczości przeprowadzamy na podstawie zdjęć tablicy testowej, wykonywanych dla różnych ogniskowych i różnych wartości przysłony. Następnie przeprowadzamy obliczenia zarówno dla centrum, jak i brzegu kadru. Wyniki prezentujemy w postaci wartości funkcji MTF50 dla zdjęć JPEG i RAW.


----- R E K L A M A -----

Dwa pierwsze wykresy przedstawiają wartości MTF50 mierzone na zdjęciach JPEG kolejno w centrum i na brzegu kadru. Przypominamy, że pomiarów dokonaliśmy na najniższym dostępnym w aparacie wyostrzeniu JPEG. Maksymalne wartości osiągane są na najszerszym kącie i wynoszą średnio około 2000 LWPH. Wraz ze wzrostem ogniskowej rozdzielczość szybko spada i już przy 42 mm różnica w stosunku do 24 mm wynosi 200 LWPH. Na brzegu zdjęcia rozdzielczość spada do około 1600 LWPH. Zatem pogorszenie jakości na brzegu w stosunku do centrum będzie najbardziej odczuwalne na szerokim kącie, a mniej w pozostałym zakresie ogniskowych.

Samsung EX1 - Optyka

Samsung EX1 - Optyka

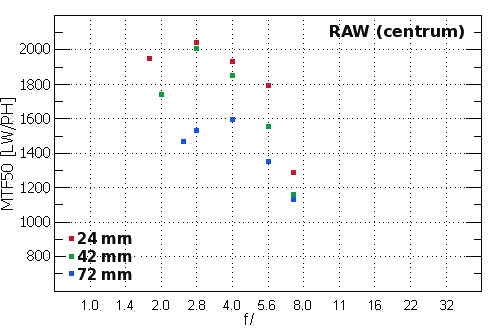

Maksymalna rozdzielczość zmierzona na zdjęciach RAW wywołanych programem Imatest jest zbliżona do tego, co pokazały pomiary na JPEG-ach. Na poniższym wykresie pomiarów RAW widać jednak większe rozbieżności pomiędzy szerokim kątem a tele. Rozdzielczość dla ogniskowej 72 mm jest mniejsza, a dla 42 mm większa od analogicznych pomiarów na JPEG-ach. Pomiary RAW na brzegu pokazują jeszcze większe różnice w rozdzielczościach. Mimo, że mamy do czynienia z obiektywem o powiększeniu tylko 3-krotnym, to pomiędzy wartościami dla szerokiego kąta i tele jest aż 900 LWPH różnicy.

Samsung EX1 - Optyka

Samsung EX1 - Optyka


Wizualnej oceny rozdzielczości na zdjęciach JPEG można dokonać na poniższych wycinkach tablicy testowej. Prezentują one minimalną i maksymalną rozdzielczość jaką osiągnął aparat w naszym teście.

JPEG
24 mm, f/2.8
72 mm, f/6.9
Samsung EX1 - Optyka Samsung EX1 - Optyka

Autofokus

Autofokus w EX1 działa szybko. Ustawienie ostrości na przedmiocie dobrze oświetlonym trwa około 0.5 sekundy. Czas się może trochę wydłużyć przy wykonywaniu zdjęć w półmroku lub przy tylnym oświetleniu. W menu można włączyć funkcję wspomagania AF za pomocą diody.

Do wyboru mamy następujące obszary ustawiania ostrości:

  • centralny – punkt AF położony w centrum kadru,
  • multi – automatyczna detekcja kontrastu w jednym z 9 obszarów kadru bliskim środka,
  • selection – ręczny wybór jednego z 9 obszaru ustawiania ostrości,
  • tracking (śledzenie) – wybrany punkt AF śledzi poruszający się przedmiot.
Do dyspozycji jest też standardowa Detekcja twarzy i Inteligentna Detekcja Twarzy rozpoznająca i traktująca priorytetowo 10 osób najczęściej fotografowanych. Włączenie trybu MF może na samym początku użytkowania aparatu przysporzyć trochę problemu, bo opcja ta jest schowana pod przyciskiem Makro.


Aberracja chromatyczna

Aberracja na zdjęciach z EX1 jest nieduża, i to bez względu na to, czy jest mierzona na JPEG-ach, czy na RAW-ach, choć w pomiarach widać jednak minimalne usuwanie aberracji na zdjęciach JPEG. Aberracja chromatyczna jest największa oczywiście na szerokim kącie, ale nie przekracza tam 0.08%. Na ogniskowej 42 mm aberracja zmniejsza się do około 0.03–0.04%, a na 72 mm do około 0.02–0.03%.

Samsung EX1 - Optyka

Samsung EX1 - Optyka

24 mm, f/1.8 72 mm, f/6.9
Samsung EX1 - Optyka Samsung EX1 - Optyka

Dystorsja

W EX1, dystorsja na zdjęciach JPEG jest automatycznie korygowana. Na szerokim kącie zniekształcenia osiągają poziom około −1%, po czym zmniejszają się do zera, by na drugim końcu zakresu ogniskowych, czyli na 72 mm, wzrosnąć do około 1%.

24 mm
Samsung EX1 - Optyka
42 mm
Samsung EX1 - Optyka
72 mm
Samsung EX1 - Optyka

Zdjęcia RAW pokazują rzeczywiste możliwości obiektywu w Samsungu EX1. Przy 24 mm dystorsja osiąga bardzo wysoką wartość bliską −5.5%, ale już w okolicach 40 mm wada ta całkowicie znika. Dystorsja pojawia się znowu w pozycji tele, gdzie osiąga poziom 1%, czyli analogicznie jak w przypadku JPEG-ów.

Porównanie wyglądu rogów zdjęć tablic dystorsji, szczególnie dla ogniskowej 24 mm, uzyskanych w JPEG-ach i RAW-ach pozwala nam porównać ile z pola widzenia tracimy po skorygowaniu tej wady przez oprogramowanie aparatu.

24 mm
Samsung EX1 - Optyka
42 mm
Samsung EX1 - Optyka
72 mm
Samsung EX1 - Optyka


Koma i astygmatyzm

Wpływ komy na jakość obrazu dawanego przez EX1 nie jest duży, ale widać go w środkowym zakresie ogniskowych i w pozycji tele. Co ciekawe, na szerokim kącie jest on stosunkowo niewielki. W większości aparatów kompaktowych mamy do czynienia z odwrotną sytuacją.

24 mm, centrum 24 mm, brzeg
Samsung EX1 - Optyka Samsung EX1 - Optyka
42 mm, centrum 42 mm, brzeg
Samsung EX1 - Optyka Samsung EX1 - Optyka
72 mm, centrum 72 mm, brzeg
Samsung EX1 - Optyka Samsung EX1 - Optyka

Nasze pomiary pokazały, że na najszerszym kącie astygmatyzm sięga niedużego poziomu 5%, a w środku zakresu ogniskowych jest jeszcze mniejszy. Bardzo kiepsko wygląda natomiast sytuacja na 72 mm, bo astygmatyzm w tym miejscu sięgnął aż 40%. To właśnie ta wada jest główną przyczyną słabszych osiągów obiektywu na najdłuższej ogniskowej.


Winietowanie

Winietowanie, czyli spadek jasności obrazu na brzegu kadru, w obiektywie EX1 sięga maksymalnie 25% (−0.85 EV). Taką wartość notujemy na szerokim kącie przy maksymalnym otworze względnym. Przymykając przysłonę do samego końca, czyli do wartości f/6.7 winietowanie spada do 15% (−0.50 EV). Dla ogniskowych w okolicach 40 mm i 72 mm winietowanie osiąga poziom 15% w przypadku minimalnych przysłon i 5% (−0.15 EV) dla f/6.7. Na zdjęciach RAW winietowanie jest podobne za wyjątkiem szerokiego kąta, gdzie w stosunku do JPEG-ów, jest ono o 10% większe.

To, jak przytoczone przed chwilą liczby przekładają się na rzeczywisty wygląd obrazu z aparatu, można zaobserwować na poniższych zdjęciach jednorodnie oświetlonej powierzchni, wykonanych dla maksymalnie otwartej przysłony dla danej ogniskowej oraz dla przysłony f/6.7.

JPEG
24 mm, f/1.8 24 mm, f/6.7
Samsung EX1 - Optyka Samsung EX1 - Optyka
42 mm, f/2.1 42 mm, f/6.9
Samsung EX1 - Optyka Samsung EX1 - Optyka
72 mm, f/2.4 72 mm, f/6.9
Samsung EX1 - Optyka Samsung EX1 - Optyka


Odblaski

Problem z odblaskami na zdjęciach z EX1 pojawia się wówczas, jeśli w kadrze lub na jego skraju znajdzie się słońce. Skutkiem tego mogą być wyraźne artefakty widoczne na zdjęciu i/lub czerwone przebarwienia.

42 mm, f/6.2
Samsung EX1 - Optyka
24 mm, f/5.5
Samsung EX1 - Optyka
24 mm, f/5.5
Samsung EX1 - Optyka

Makro

Samsung EX1 ustawia ostrość na obiektach oddalonych od obiektywu minimum o 80 cm. Przechodząc do trybu makro tę odległość możemy zmniejszyć do 5 cm przy fotografowaniu szerokim kątem lub do 50 cm używając zakresu tele. Nie są to rewelacyjne parametry, ale mimo to tryb makro w EX1 jest użyteczny. Przykład zdjęcia makro wykonanego z maksymalnym zbliżeniem na jakim zadziałał jeszcze autofokus przedstawiamy poniżej.

Super Makro 24 mm
Samsung EX1 - Optyka
