Obudowa 650D, podobnie jak u poprzednika, została pokryta matowym tworzywem sztucznym. Nowy model jest bardzo podobny do 600D (łącznie z wymiarami), a różnice tkwią w szczegółach. Przykładowo, zmieniono kształt większości przycisków, natomiast ich układ pozostał ten sam. Te drobne zmiany stylistyczne bardzo przypominają popularne w motoryzacji zjawisko „faceliftingu”. W przypadku modeli 600D i 650D trzeba się nieźle przyjrzeć, żeby dostrzec różnice pomiędzy nimi. Bardziej istotne zmiany to np. usunięcie guzika DISP, którego rolę przejął przycisk INFO. Powrócono do pomysłu zastosowania czujnika oka przy wizjerze, znanego z 550D, a którego zabrakło w 600D.

Generalnie na jakość wykonania korpusu nie możemy narzekać. Elementy są dobrze spasowane, a konstrukcja sprawia wrażenie solidnej. Gumowe okleiny zastosowano w trzech miejscach: na uchwycie, lewej ściance aparatu, a także w miejscu przeznaczonym na kciuk prawej ręki. Ich chropowatość zapewnia niezłą przyczepność dla dłoni.

Do wad możemy zaliczyć otwieranie klapki baterii – jest niezbyt niewygodne, ponieważ odciągnięcie zatrzasku blokującego wymaga użycia stosunkowo dużej siły. Podobnie zresztą jak pokrętło sterujące, które pracuje ze zbyt dużym oporem.

Zasilanie i gniazda

Na lewej ściance korpusu, pod jedną gumową zaślepką zgromadzono wyjścia A/V oraz HDMI. Pod drugą znajduje się gniazdo zewnętrznego mikrofonu i wężyka spustowego.

Energię elektryczną dostarcza akumulator o symbolu LP-E8, o znamionowym napięciu 7.2 V i pojemności 1120 mAh. Do jego ładowania używamy dołączonej do zestawu ładowarki LC-E8, a zajmuje to ok. 2 h. Jako dodatkowe akcesorium przewidziano możliwość podłączenia zasilacza sieciowego ACK-E8, a także uchwytu do zdjęć pionowych BG-E8.

Zapis zdjęć i filmów odbywa się na kartach SD, SDHC oraz SDXC (także zgodnych z UHS-I i Eye-Fi). Gniazdo nośnika pamięci znajduje się na prawej ściance aparatu, pod plastikową klapką.

Przyciski

Opis przycisków i kółek sterujących zaczniemy od górnej ścianki aparatu:

Włącznik aparatu zawiera trzy pozycje: ON, OFF oraz tryb filmowania. Umiejscowiono go bezpośrednio przy kole trybów aparatu, które umożliwia następujące nastawy:

• M – tryb ustawień manualnych,
• Av – preselekcja przysłony,
• Tv – preselekcja czasu,
• P – tryb półautomatyczny,
• [A] – tryb „Inteligentna scena auto”,
• Błysk wyłączony,
• CA – tryb „Twórcze Auto”,
• seria trybów tematycznych:
  • Portret,
  • Krajobraz,
  • Makro,
  • Sport,
  • Nocne portrety,
  • Zdjęcia nocne z ręki,
  • Zdjęcia HDR.

Powyżej znajduje się guzik umożliwiający kontrolę wartości ISO, pokrętło sterujące oraz przycisk spustu migawki.

Jak już wspomnieliśmy wcześniej, układ przycisków na tylnej ściance aparatu nie uległ zmianie w stosunku do poprzednika. Po lewej stronie wizjera zlokalizowano guziki MENU i INFO. Pierwszy z nich uruchamia menu główne aparatu, natomiast drugi odpowiada za przełączanie sposobu wyświetlania informacji na ekranie. Umożliwia także wyłączenie LCD podczas fotografowania. Nie zapomniano oczywiście o pokrętle korekcji dioptrii. Przycisk aktywujący tryb live-view (znajdujący się po prawej stronie wizjera) uruchamia również rejestrację filmu, po uprzednim ustawieniu włącznika aparatu na pozycji „filmowanie”. W prawym górnym rogu aparatu znajdują się dwa blisko siebie położone przyciski. W trybie fotografowania lewy guzik służy jako blokada ekspozycji AE/AF, natomiast prawy pozwala na wybór pola AF. W trybie przeglądania przyciski te służą do powiększania i pomniejszania zdjęć, a także przełączania widoku miniaturek.

Po prawej stronie wyświetlacza, patrząc od góry, zlokalizowano guzik kompensacji ekspozycji oraz przycisk Q – aktywujący możliwość zmiany opcji zgromadzonych na panelu sterowania. Poniżej umiejscowiono wybierak wielofunkcyjny, którego przyciski, oprócz roli nawigacyjnej, posiadają następujące funkcje:

• w górę – balans bieli,
• w prawo – tryb AF,
• w dół – styl obrazu,
• w lewo – tryb wyzwalania migawki (pojedynczy, zdjęcia seryjne, samowyzwalacz 2 s oraz wg ustawień użytkownika, a także uruchamiany pilotem),
• środkowy – pozwala na przyporządkowanie jednej z następujących funkcji:
  • jakość obrazu,
  • kompensacja mocy lampy błyskowej,
  • włączenie/wyłączenie monitora LCD,
  • wyświetlanie menu,
  • zmiana ISO,
  • brak funkcji.

Na samym dole znajdują się dwa przyciski: wejścia do trybu przeglądania, oraz usuwania zdjęć.

Na lewej ściance korpusu umieszczono guzik podnoszący lampę błyskową, przycisk blokady bagnetu obiektywu oraz guzik podglądu głębi ostrości.

Menu

Struktura menu zastosowanego w Canonie 650D nie różni się w zasadzie od poprzednika. Wygląd ikonek uległ odświeżeniu, do tego kilka opcji przesunięto z jednego podmenu do innego. Całość podzielono na 11 zakładek tworzących cztery grupy: ustawienia fotografowania, przeglądania, konfiguracji aparatu oraz moje menu, w którym możemy zgromadzić najczęściej używane przez nas opcje. Po przełączeniu aparatu w tryb filmowania, w menu aktywowane zostają dodatkowe dwie zakładki zawierające ustawienia dotyczące nagrywania klipów. Poniżej prezentujemy poszczególne elementy kolejnych zakładek.

Menu fotografowania:

• Jakość zdjęć – pięć rodzajów rozdzielczości plików JPEG (L, M, S1, S2, S3), i dwa stopnie kompresji (nie dotyczą rozmiarów S2 i S3), zapis RAW i jednoczesny zapis RAW plus najlepszy JPEG,
• Sygnał dźwiękowy ustawienia ostrości i samowyzwalacza,
• Wykonywanie zdjęć bez włożonej karty pamięci,
• Czas kontrolnego wyświetlania zdjęć po ich wykonaniu,
• Korygowanie winietowania i aberracji obiektywu,
• Redukcja czerwonych oczu,
• Sterowanie lampą błyskową:
  • Lampa błyskowa wł./wył.,
  • Pomiar E-TTL II (wielosegmentowy, uśredniony),
  • Tryb Av – czas synchronizacji błysku (auto, auto w zakresie 1/200–1/60 s lub na stałe 1/200 s),
  • Nastawy lampy wbudowanej,
  • Nastawy lampy zewnętrznej,
  • Nastawy C.Fn lampy zewnętrznej,
  • Kasowanie nastaw C.Fn lampy zewnętrznej,
• Korekcja ekspozycji i ustawienie skoku przy bracketingu,
• Automatyczny optymalizator jasności,
• Ustawienie balansu bieli według wzorca,
• Bracketing balansu bieli,
• Przestrzeń kolorów – sRGB/Adobe RGB,
• Style obrazu – dostępne są: auto, standard, portrety, krajobrazy, neutralny, dokładny, monochromatyczny, użytkownik (1, 2, 3). Każdy jest regulowany pod względem ostrości, kontrastu, nasycenia i tonu koloru w 8-stopniowej skali,
• Tryb pomiaru światła,
• Dane dla retuszu kurzu,
• ISO Auto – określenie maksymalnej czułości w trybie automatycznego doboru ISO,
• Redukcja zakłóceń – długi czas (wył., auto, wł.),
• Redukcja zakłóceń – wysokie ISO (standardowe, niskie, silne, wył.),
• Tryb Live View (aktywny/nieaktywny),
• Tryb AF w LV,
• Ciągły AF (wł, wył),
• Migawka dotykowa (wł, wył),
• Wyświetlanie siatki kadrowania (dwa rodzaje),
• Proporcje obrazu (3:2, 4:3, 16:9, 1:1),
• Timer pomiarowy.

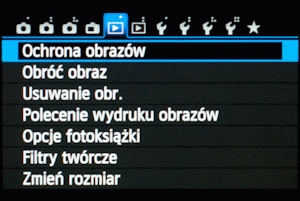

Menu odtwarzania:

• Ochrona obrazów,
• Obracanie obrazów,
• Usuwanie zdjęć,
• Polecenie wydruku,
• Opcje fotoksiążki,
• Filtry twórcze,
• Zmiana rozmiaru,
• Histogram – jasność/RGB,
• Skoki za pomocą pokrętła sterującego (o 1 obraz / o 10 obr. / o 100 obr. / datami / wg folderu / Filmy / Zdjęcia / wg oceny),
• Automatyczny pokaz zdjęć,
• Ocena,
• Włączenie sterowania aparatem przez HDMI.

Menu ustawień:

• Wybór folderu,
• Numery plików – narastająco, automatycznie od 1, ręcznie od 1,
• Automatyczne obracanie zdjęć pionowych,
• Formatowanie karty,
• Automatyczne wyłączenie aparatu,
• Jasność LCD – jeden z siedmiu poziomów,
• Włączanie/wyłączanie ekranu LCD (wył, wł),
• Strefa czasowa,
• Ustawienie daty i czasu,
• Wybór języka,
• Standard TV – PAL lub NTSC,
• Kolor tablicy kontrolnej (5 opcji),
• Przewodnik funkcji,
• Sterowanie dotykiem,
• Czyszczenie matrycy – automatyczne czyszczenie, wymuszenie czyszczenia, czyszczenie ręczne,
• Nastawy urządzenia GPS,
• Wyświetlenie logo certyfikatu,
• Funkcje indywidualne (C.Fn),
• Informacje o prawach autorskich,
• Kasowanie nastaw,
• Wersja oprogramowania sterującego.

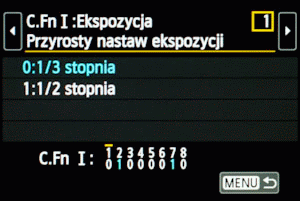

Pozycja „Funkcje indywidualne” oznaczana jest skrótem C.Fn i zawiera listę dodatkowych opcji. W 650D jest ich 7, a podzielone zostały na cztery grupy:

C.Fn I (Ekspozycja):

• Przyrosty nastaw ekspozycji (1/2 lub 1/3 EV),
• Dodatkowe czułości ISO (25600),

• Priorytet jasnych partii obrazu (wył., wł.).

• Oświetlenie wspomagające AF (wył., wł., tylko z zewnętrzną lampą błyskową, tylko oświetlenie wspomagające IR AF),
• Blokowanie lustra podniesionego.

• Spust migawki / Przycisk blokady AE (AF/Blokada AE, Blokada AE/AF, AF/Blokada AF bez blokady AE, AE/AF bez blokady AE),
• Przycisk SET podczas fotografowania (bez funkcji, zmiana jakości zapisywania, korygowanie błysku, monitor LCD wł./wył., wyświetlanie menu).

Wyświetlacz

W 650D zastosowano 3-calowy monitor TFT Clear View II LCD o rozdzielczości 1 040 000 punktów i proporcjach ekranu 3:2. Wyrazisty obraz, wysoka rozdzielczość i szerokie kąty widzenia sprawiają, że korzystanie z niego jest przyjemnością. Producent mógłby dopracować powłokę antyrefleksyjną, ponieważ praca w ostrym słońcu jest nieco utrudniona. Z pomocą przychodzi 7-stopniowa regulacja jasności, która poprawia widoczność w tych warunkach.

Podobnie jak w 600D, wyświetlacz umieszczono na obrotowym przegubie, umożliwiającym zmianę jego położenia (odchylenia o 180 stopni oraz obrotu o 270 stopni). Ów przegub zlokalizowano po lewej stronie monitora, co nie powoduje problemów z manewrowaniem wyświetlaczem nawet po zamocowaniu aparatu na statywie.

Kolejną funkcją poszerzającą użyteczność LCD jest możliwość dotykowej obsługi aparatu. W menu głównym jest ona dostępna cały czas, natomiast zmiana ustawień na tablicy kontrolnej wymaga wcześniejszego wciśnięcia klawisza Q, lub dotknięcia symbolu Q na ekranie. Na tym nie koniec udogodnień. W trybie przeglądania zdjęć możemy nie tylko przewijać je palcem, ale również powiększać, pomniejszać, a także włączać widok miniatur. Dokonujemy tego przesuwając po ekranie dwa palce, zbliżając je do siebie (pomniejszanie) lub oddalając (powiększanie). Wszystko wskazuje zatem, że mamy tutaj do czynienia z pojemnościowym typem wyświetlacza. Nawigowanie dotykowe nie działa może tak płynnie jak w najnowszych smartfonach, jednak ogólnie nie daje w zasadzie powodów do narzekań. Do tej pory nieco sceptycznie podchodziliśmy do tego sposobu obsługi aparatu, ale 650D nas do niego przekonał. W pewnych sytuacjach zmiana parametrów dokonywana dotykowo może być nawet szybsza niż przy użyciu przycisków. Przykładowo, wywołując listę czułości ISO, pomiędzy wartościami możemy się poruszać tylko w poziomie gdy korzystamy z guzików kierunkowych. Natomiast dotknięcie interesującej nas wartości nie wymaga przeskakiwania pozostałych opcji po drodze.

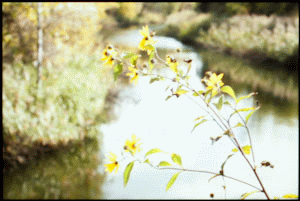

W trybie odtwarzania za pomocą przycisku INFO możemy zmieniać sposób wyświetlania pojedynczego zdjęcia. Do dyspozycji mamy następujące możliwości:

• samo zdjęcie,
• zdjęcie + podstawowe informacje,
• miniaturka zdjęcia + skrócony EXIF + histogram (Y lub RGB do wyboru w menu),
• miniaturka zdjęcia + skrócony EXIF + histogramy (Y oraz RGB).

Powiększanie zdjęć odbywa się przy pomocy klawiszy z symbolami lupy, którymi przełączamy też pomiędzy widokami miniatur (2×2, 3×3 sztuk).

Live View i filmy

Tryb live view aktywowany jest przyciskiem znajdującym się po prawej stronie wizjera i oznaczonym symbolem aparatu. Automatyczne ustawianie ostrości działa w jednym z trzech trybów:

• tryb Live – ustawianie ostrości na zasadzie detekcji fazy oraz kontrastu na matrycy,
• tryb Live i wykrywanie twarzy,
• tryb szybki – ustawianie ostrości za pomocą czujnika AF po opuszczeniu lustra.

Podczas testu zauważyliśmy, że egzemplarz 650D, którym dysponowaliśmy, sprawiał problemy podczas pracy z podpiętym obiektywem Sigma 30 mm f/1.4 EX DC. Otóż za każdym razem gdy uruchamialiśmy tryb live-view, aparat po kilku sekundach zawieszał się. Wciskanie jakichkolwiek klawiszy nie powodowało żadnej reakcji, nie dało się go także wyłączyć. Pomagało dopiero wyjęcie i ponowne włożenie baterii.

Przyciskiem INFO możemy sterować wyświetlaniem na ekranie dodatkowych informacji, a obejmują one: podstawowe parametry fotografowania, informacje o wybranych ustawieniach aparatu oraz histogram (Y lub RGB). Podczas fotografowania z użyciem wizjera, wciśnięcie przycisku oznaczonego literą Q aktywuje tablicę kontrolną, natomiast w live-view umożliwia on dokonywanie zmian podstawowych ustawień fotografowania bezpośrednio przy pomocy widocznych na ekranie ikon.

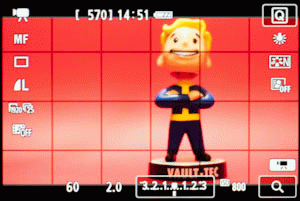

Tryb wideo w 650D jest dość funkcjonalny. W trybie manualnym mamy możliwość regulacji zarówno wartości przysłony, czasu naświetlania, jak i czułości ISO w trakcie rejestracji. Natomiast w pozostałych trybach dostępna jest tylko kompensacja ekspozycji. Autofokus działa na tej samej zasadzie co podczas fotografowania w trybie podglądu na żywo, a jego szybkość pozostawia sporo do życzenia. Aktywowanie Servo-AF (ciągłego autofokusu) tylko pogarsza sytuację i wydłuża czas ostrzenia.

Filmy zapisywane są z rozszerzeniem MOV z użyciem kodeka MPEG-4AVC/H.264. Producent zaleca stosowanie kart o klasie szybkości 6 lub wyższej. Ze względu na ograniczenia systemu plików, rozmiar pojedynczego pliku wideo nie może przekroczyć 4 GB. Wbudowany mikrofon pozwala na nagrywanie dźwięku stereo, dodatkowo istnieje możliwość podłączenia do aparatu opcjonalnego mikrofonu zewnętrznego. Jego zastosowanie pomoże wyeliminować problem rejestrowanych na filmach odgłosów ustawiania ostrości, czy przyciskanych guzików.

Dostępne są następujące tryby zapisu:

• 1920×1080 pix, 30p, 25p, 24p (330 MB/min),
• 1280×720 pix, 60p, 50p (330 MB/min),
• 640×480 pix, 30p, 25p (82.5 MB/min).

Poniższe filmy przykładowe zostały nagrane przy użyciu obiektywu Canon EF 50 mm f/1.4 USM. W klipach 1–4 pozostał aktywny tryb ciągłego ustawiania ostrości.

• film 1 – 1920×1080 pix, 25p, 61.7 MB,
• film 2 – 1920×1080 pix, 24p, 77.7 MB,
• film 3 – 1280×720 pix, 50p, 71 MB,
• film 4 – 640×480 pix, 25p, 11 MB,
• film 5 – 1920×1080 pix, 25p, 58.3 MB,
• film 6 – 1920×1080 pix, 24p, 63.4 MB,
• film 7 – 1280×720 pix, 50p, 64.5 MB.

Wizjer

W Canonie 650D mamy identyczny wizjer, jak w modelu 600D. Lustrzany, pentagonalny celownik pokrywa około 95% rzeczywistego kadru i charakteryzuje się niezbyt dużym powiększeniem (dla obiektywu o ogniskowej 50 mm) wynoszącym 0.85x. Punkt oczny, czyli odległość źrenicy wyjściowej wizjera, wynosi 19 mm. Dostępna jest również regulacja dioptrii w zakresie od −3 do +1. Poniżej prezentujemy schemat wizjera zaczerpnięty z instrukcji obsługi aparatu.
