Test aparatu

Nikon Coolpix P7800 - test aparatu

19 grudnia 2013

4. Optyka

Rozdzielczość

Testy rozdzielczości przeprowadzamy na podstawie zdjęć tablicy ISO12223 robionych dla różnych długości ogniskowych i różnych wartości przysłony. Następnie dokonujemy obliczeń dla centrum i brzegu kadru. Wyniki prezentujemy w postaci wartości funkcji MTF50. Tradycyjnie pomiarom podlegały zarówno pliki JPEG, jak i surowe pliki RAW.


----- R E K L A M A -----

Zacznijmy od wyników otrzymanych dla plików RAW z centrum kadru.

Nikon Coolpix P7800 - Optyka

Jak widać na powyższym wykresie, testowany aparat osiąga najwyższą rozdzielczość dla maksymalnie otwartej przysłony dla każdej z testowanych ogniskowych. Dalsze przymykanie przysłony jak i zwiększanie ogniskowej powoduje spadek rozdzielczości. Jeśli weźmiemy pod uwagę wielkość i rozdzielczość matrycy, oznacza to, że głównym czynnikiem, który ogranicza osiągi obiektywu jest dyfrakcja.

Spójrzmy na przebiegi funkcji MTF dla składowych poziomej i pionowej dla plików RAW:

Nikon Coolpix P7800 - Optyka

6 mm
(28 mm)
Profil poziomy: f/2 f/2.8 f/4 f/5.6 f/8
Profil pionowy: f/2 f/2.8 f/4 f/5.6 f/8
11 mm
(50 mm)
Profil poziomy: f/2.8 f/4 f/5.6 f/8
Profil pionowy: f/2.8 f/4 f/5.6 f/8
42.8 mm
(200 mm)
Profil poziomy: f/4 f/5.6 f/8 f/11
Profil pionowy: f/4 f/5.6 f/8 f/11

Brak dużych różnic pomiędzy składowymi pionowymi i poziomymi dla wszystkich wartości ogniskowych dowodzi symetryczności filtra dolnoprzepustowego, a wartości świadczą o tym, że posiada on standardową siłę. Kształt krzywych pokazuje też, że nie mamy do czynienia z wyostrzaniem plików RAW.

Przejdźmy do zachowania obiektywu na brzegu kadru.

Nikon Coolpix P7800 - Optyka

Tutaj sytuacja nie jest już tak klarowna jak przy centrum kadru. Widać wyraźną granicę, dla której aparat osiąga najlepsze rezultaty – to przysłona f/4. Za nią wyniki są podobne do tych z centrum kadru. Widoczna staje się też dysproporcja pomiędzy skrajnymi ogniskowymi. Jednak niezależnie od użytej kombinacji przysłony i ogniskowej jakość obrazu na brzegach kadru jest słaba w porównaniu do jego centrum.

Poniżej zamieszczamy wyniki pomiaru rozdzielczości przeprowadzonego na plikach JPEG z wyostrzaniem ustawionym na minimalną wartość.

Nikon Coolpix P7800 - Optyka
Nikon Coolpix P7800 - Optyka

Zarówno w centrum jak i na brzegu kadru zachowanie jest bardzo podobne do tego zaobserwowanego w pomiarach plików RAW. Jedynie wyniki są o około 150 LW/PH lepsze. Oznacza to, że na minimalnym poziomie proces wyostrzania JPEG-ów jest praktycznie niezauważalny.

Poniżej prezentujemy wycinki zdjęć tablicy testowej (w formacie JPEG) w skali 1:1 z okolic centrum kadru dla maksymalnej i minimalnej rozdzielczości.

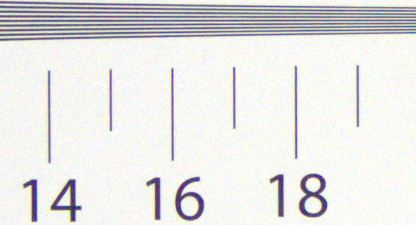

6 mm f/2
Nikon Coolpix P7800 - Optyka

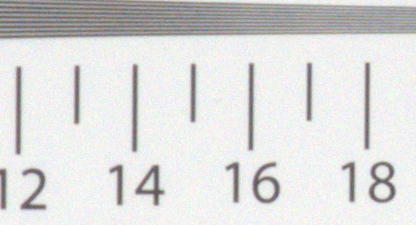

42.8 mm f/8
Nikon Coolpix P7800 - Optyka

Aberracja chromatyczna

Przypomnijmy, że w naszej ocenie wartości aberracji wykraczające ponad 0.15% są uznawane za bardzo silne i widoczne na zdjęciach. Powyżej 0.8% uznajemy je za umiarkowane, a powyżej 0.04% za nieznaczące. Poniżej 0.04% możemy potraktować aberrację jako znikomą, czyli trudno dostrzegalną.

Aberracja chromatyczna w plikach JPEG nie stanowi żadnego problemu. Dla każdej kombinacji ogniskowej i przysłony zmierzony poziom aberracji chromatycznej został przez nas sklasyfikowany jako niski i znikomy.

Nikon Coolpix P7800 - Optyka

Analizując pliki RAW widzimy prawdziwy wymiar tej wady. Musimy uznać, że dla szerokiego kąta jest duża i bez problemu zauważalna na zdjęciach. Dla innych ogniskowych jest niewiele lepiej, nadal jest to poziom, który uznajemy za średni.

Nikon Coolpix P7800 - Optyka

W tabelce poniżej prezentujemy w skali 1:1 wycinki zdjęć tablicy testowej przestawiające krawędzie czerni i bieli z najwyższym i najniższym poziomem aberracji chromatycznej według wyników otrzymanych dla surowych plików wywołanych programem dcraw.

6 mm f/2 11 mm f/5.6
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka

Dystorsja

Aparat P7800 umożliwia sterowanie korekcją zniekształceń dla plików JPEG i choć pomiary zostały wykonane dla obu formatów zapisu, prezentujemy tylko te otrzymane dla formatu JPEG – z uwagi na ich tożsamość z osiągami dla plików RAW. Otrzymane wartości prezentujemy w tabeli.

6 mm 11 mm 42.8 mm
−2.04 % 2.11 % 1.98 %

Jak łatwo zauważyć, zniekształcenia są średniej wielkości; dystorsja beczkowa dla szerokiego kąta przy zwiększaniu ogniskowej zamienia się w poduszkową. Włączenie korekcji zniekształceń w plikach JPEG powoduje całkowite usunięcie tej wady.

6 mm 42.8 mm
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka

Koma i astygmatyzm

W aparacie P7800 koma jest korygowana dość dobrze: obraz diody ani w centrum, ani w rogu kadru nie jest bardzo zniekształcony. Jedynie róg przy pozycji „tele” pokazuje diodę nieco rozciągniętą, co jest typową cechą tej wady.

Centrum Róg
6 mm f/2
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
6 mm f/2.8
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
6 mm f/4
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
42.8 mm f/4
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
42.8 mm f/5.6
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka

Poziom astygmatyzmu dla modelu P7800 został oszacowany na 9%. Wystarczy jednak niewiele przymknąć przysłonę, by spadł on niemal do niezauważalnego poziomu. Jednak wada ta może mieć wpływ na gorsze wyniki pomiaru zdolności rozdzielczej w centrum kadru. Gorsze – jeśli odniesiemy je do aparatu P7700, który jak wiemy, ma tej samej konstrukcji obiektyw. Wniosek z tego taki, że istnieje duże podejrzenie rozrzutu jakościowego między poszczególnymi egzemplarzami zarówno tego, jak i poprzedniego modelu.

Bokeh

Poniżej prezentujemy wycinki obrazujące rozogniskowanie punktowego źródła światła, czyli tzw. bokeh.

Centrum Róg
6 mm
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka

Do wyglądu krążka rozmycia nie mamy uwag. Nie jest on idealnie gładki, jednak nie zauważamy wysokich lokalnych ekstremów. Kształt w rogu pokazuje, że konstrukcja obiektywu blokuje strumień światła padającego pod dużym kątem i jest przyczyną winietowania.

Winietowanie

Pomiary winietowania wykonaliśmy w pierwszej kolejności dla plików JPEG.

JPEG 6 mm 11 mm 42.8 mm
f/2 59.4% (−2.62 EV)
f/2.8 50.2% (−2.01 EV) 23.6% (−0.778 EV)
f/4 42.1% (−1.58 EV) 18.6% (−0.594 EV) 16.6% (−0.524 EV)
f/5.6 42% (−1.57 EV) 18.3% (−0.584 EV) 8.8% (−0.266 EV)
f/8 41.6% (−1.55 EV) 18.3% (−0.585 EV) 4.4% (−0.131 EV)

Jak widać, dla plików JPEG winietowanie tylko dla kombinacji najszerszego kąta i maksymalnej przysłony może stanowić spory problem. Wynik na poziomie −2.6 EV nie dość, że jest duży, to należy zdecydowanie powiedzieć, że w wypadku plików JPEG powinien on być usunięty na drodze programowej. Co ciekawe – niezależnie od użytej przysłony dla najszerszego kąta zmierzona winieta nie spada poniżej wartości 1.55 EV; to potwierdzenie tego, o czym wspomnieliśmy przy okazji prezentacji krążka rozmycia. Dla innych ogniskowych sytuacja jest dużo lepsza, a winieta nie jest gorsza od wartości około 0.7 EV.

Spójrzmy teraz na wyniki pomiarów, które wykonaliśmy na surowych plikach.

RAW 6 mm 11 mm 42.8 mm
f/2 68.5% (−3.34 EV)
f/2.8 57.9% (−2.5 EV) 33.7% (−1.19 EV)
f/4 51.7% (−2.1 EV) 27.6% (−0.932 EV) 26.2% (−0.877 EV)
f/5.6 51.3% (−2.08 EV) 27.1% (−0.913 EV) 14.3% (−0.445 EV)
f/8 51.4% (−2.08 EV) 27% (−0.908 EV) 7.5% (−0.226 EV)

Przy analizie plików RAW należy zauważyć, że charakterystyka obiektywu jest wręcz identyczna jak przy pomiarach plików JPEG, jedynie poziom wady nieznacznie wzrasta. Trzeba jednak przyznać, że wyniki poniżej 1 EV są bardzo dobre, poza szerokim kątem, gdzie wada ta jest wręcz monstrualna.

JPEG RAW
6 mm
f/2 f/2
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
f/2.8 f/2.8
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
f/4 f/4
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
f/5.6 f/5.6
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
f/8 f/8
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
11 mm
f/2.8 f/2.8
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
f/4 f/4
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
f/5.6 f/5.6
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
f/8 f/8
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
42.8 mm
f/4 f/4
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
f/5.6 f/5.6
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka
f/8 f/8
Nikon Coolpix P7800 - Optyka Nikon Coolpix P7800 - Optyka

Odblaski

Przypomnijmy, że obiektyw P7800 składa się z 13 soczewek ułożonych w 10 grupach, czyli posiada aż 20 powierzchni potencjalnie powodujących odblaski na wynikowej fotografii.

Nikon Coolpix P7800 - Optyka
Nikon Coolpix P7800 - Optyka
Nikon Coolpix P7800 - Optyka
Nikon Coolpix P7800 - Optyka
Nikon Coolpix P7800 - Optyka

Aparat dość słabo radzi sobie z odblaskami gdy maksymalnie wysuniemy obiektyw i domkniemy przysłonę – wówczas kolorowe promieniste wzory dość mocno zniekształcają rejestrowany obraz.
