8. Zakres i dynamika tonalna
Czułość matrycy
Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów.Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.
Z powyższego wykresu możemy odczytać, że dla nastaw poza ISO 50 (programowym, w praktyce tożsamym z ISO 100), czułości jako średnie wartości ze wszystkich grup senseli są od 0.5 do 1 EV poniżej nominalnych. Takie zachowanie jest typowe i umożliwia manipulację danymi w jasnych partiach obrazu.
Szum przetwarzania

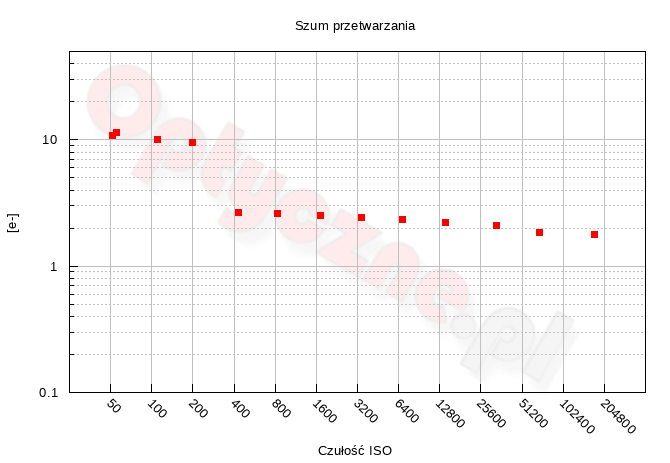

Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.
Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. Dla ISO 50–400 mamy szum na poziomie 10–11 elektronów, a dla pozostałego zakresu 3–1. Widać zatem wyraźnie, że mamy do czynienia dwoma poziomami wzmocnień, czyli z architekturą dual-gain, dzięki której można uzyskać lepsze wyniki dynamiki tonalnej dla wyższych nastaw ISO. W obrębie każdego poziomu wykresy są zbliżone do linii prostej. Można powiedzieć, że jakość zaprojektowanej elektroniki stoi na bardzo dobrym poziomie.
Współczynnik konwersji i wzmocnienie jednostkowe
Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.
Dla najniższej natywnej czułości, na jedną jednostkę kwantyzacji przetwornika ADC przypada ok. 16 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie przekraczającym 250 ke–. Taki wynik można uznać za bardzo wysoki. Punkt wzmocnienia jednostkowego wypada dla czułości 953, czyli nieco powyżej nastawy ISO 1600. Przekroczenie tego progu powoduje, że za jakość obrazu odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W związku z czym nie ma żadnego zysku ze stosowania takiej obróbki w aparacie i dokładnie te same efekty uzyskamy niedoświetlając zdjęcie, a następnie korygując ekspozycję w komputerze. Pojemność studni potencjałów stoi na zbliżonym poziomie jak w A7 III.
Zakres tonalny
Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia powodując posteryzację.
Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.

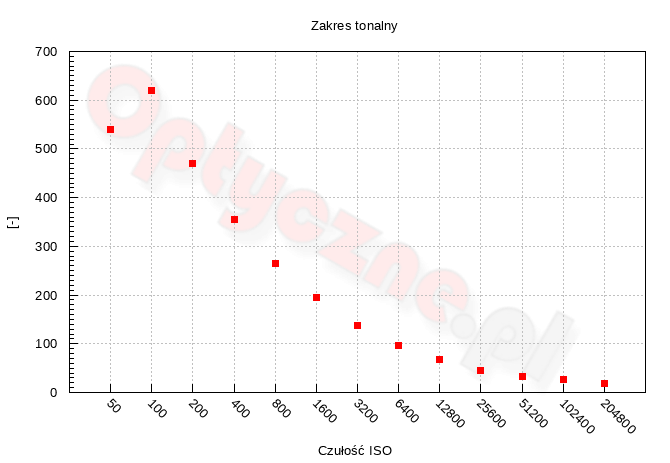

Na powyższym wykresie możemy zauważyć, że dla najniższej natywnej czułości liczba tonów sięga około 620, czyli otrzymujemy 9.3-bitowy zapis danych. Taki wynik gwarantuje oczywiście wizualnie gładkie przejścia tonalne, bez widocznej posteryzacji. Konkurencja zanotowała – zresztą solidarnie – wyniki niższe o zaledwie 0.1 bita.
Wraz ze zwiększaniem czułości zakres tonalny oczywiście maleje. Przy ISO 1600 otrzymujemy wartości 7.6 bita, co daje około 194 przejść tonalnych. Przy maksymalnym dostępnym ISO przejść tonalnych mamy już tylko 18, co daje 4.2 bita.
Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.
ISO | Granica czerni i bieli | |||
50 |
|
|||
100 |
|
|||
200 |
|
|||
400 |
|
|||
800 |
|
|||
1600 |
|
|||
3200 |
|
|||
6400 |
|
|||
12800 |
|
|||
25600 |
|
|||
51200 |
|
|||
102400 |
|
|||
204800 |
|
Dynamika tonalna

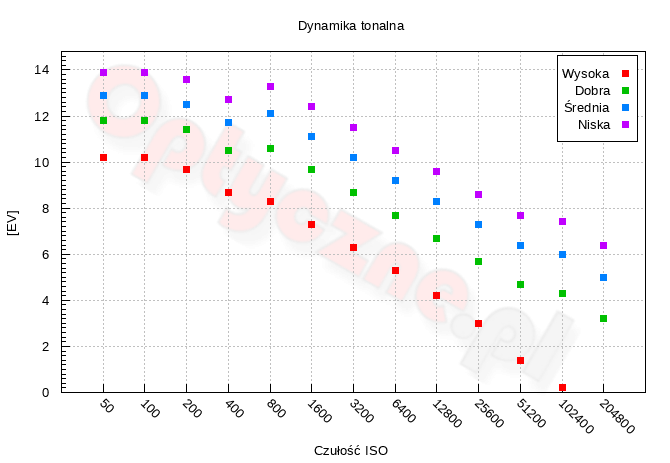

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.
Dla najlepszej jakości obrazu przy ISO 100 testowany aparat osiąga wartość dynamiki tonalnej na poziomie 10.2 EV, co jest niewątpliwie bardzo dobrym wynikiem. Po raz kolejny testowany model wypadł odrobinę lepiej od konkurencji (czyli Z6 II, S5 i fp), która uzyskała dla analogicznych warunków po 10 EV.
Dla kryterium SNR=1 dynamika osiąga 13.9 EV dla bazowego ISO, co oznacza, że wykorzystywany jest niemal cały zakres pracy przetwornika ADC. Przy tej jakości, od ISO 800 włącznie, widać zysk wynikający z architektury dual-gain, przekładający się na lepsze osiągi dynamiki.

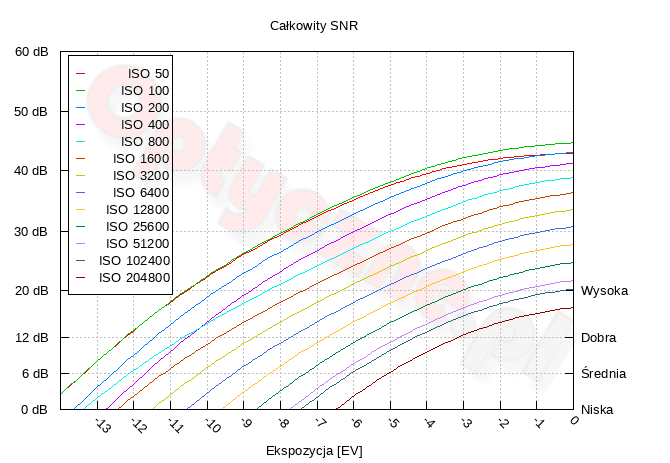

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.
Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika przekracza 9.5 EV.
Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy to rozjaśniamy je lub przyciemniamy. Zdjęcia wykonujemy przy czułości ISO 100 i 1600, przysłonie f/16 i czasach odpowiednio 30 i 2 s. Następnie wywołujemy je jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe.
Przy zdjęciach wykonanych aparatem Sony A7C i Nikonem Z7 w takich samych warunkach oświetleniowych i przy tych samych parametrach ekspozycji okazało się, że różnią się one zauważalnie jasnością. Różnica wyniosła ok. 1 EV, przy czym jaśniejsze były zdjęcia z Nikona. Aby zatem porównanie rezultatów rozjaśniania i przyciemniania było bardziej miarodajne, zdecydowaliśmy się użyć zdjęć z A7C z ekspozycją o 1 EV większą.
100 ISO | |||
|
|
|
|
|
|||
|
|||
1600 ISO | |||
|
|||
|
Dla obydwu wartości czułości efekt rozjaśniania obrazu jest nieco lepszy w wypadku aparatu Sony. Przy czym zarówno dla A7C, jak i Z7, przy ISO 100 detale są całkiem nieźle widoczne i rozpoznawalne. Dla kolejnej nastawy poziom zakłóceń jest już dość wysoki.
Przyciemnianie jasnych partii obrazu wygląda porówywalnie w obu aparatach. Trudno mówić o odzyskaniu jakichkolwiek szczegółów z przepalonych obszarów.
100 ISO | |||
|
|
|
|
|
|||
|
|||
1600 ISO | |||
|
|||
|
