Canon EOS R6 - test aparatu
8. Zakres i dynamika tonalna
Czułość matrycy
Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów.Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.

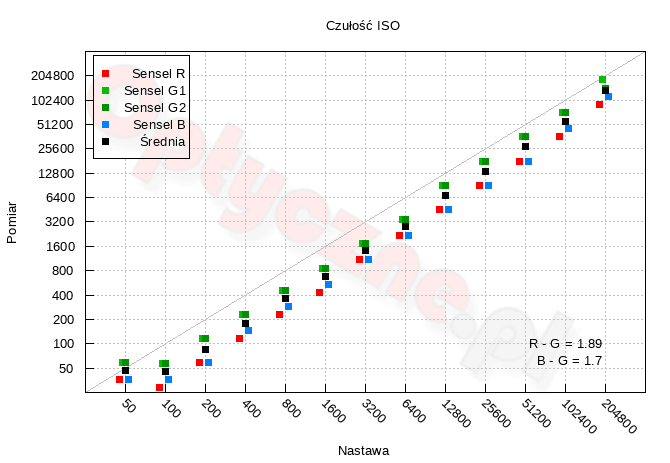

Z powyższego wykresu możemy odczytać, że dla nastaw natywnych (ISO 100 - 102400), czułości jako średnie wartości ze wszystkich grup senseli są poniżej nominalnych. Odstępstwa wynoszą od ok. 1 i 1/3 EV (ISO 100) do nieco ponad 2/3 EV (ISO 102400). Takie zachowanie jest typowe i umożliwia manipulację danymi w jasnych partiach obrazu. Poza tym widać, że nastawa ISO 50 i 100 to de facto ta sama wartość czułości.
Szum przetwarzania
Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

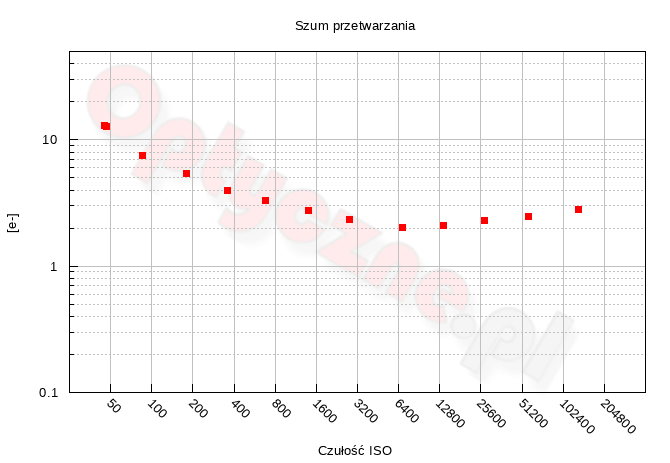

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. Przebieg pokrywa zakres wartości od 13 (dla nastawy ISO 100) do 2 elektronów, co znaczy, że jakość zaprojektowanej elektroniki stoi na dobrym poziomie. W idealnie pracującej matrycy wykres powinien być linią prostą, ze wszystkimi wartościami dla różnych czułości ISO na tym samym poziomie. Dla niskich czułości (powiedzmy do ISO 400) elektronika generuje trochę wyższy szum przetwarzania niż dla kolejnych nastaw.
Współczynnik konwersji i wzmocnienie jednostkowe
Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.
Dla najniższej natywnej czułości, na jedną jednostkę kwantyzacji przetwornika ADC przypada 16 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) przekraczającą 250 ke–. To bardzo wysoki wynik. Punkt wzmocnienia jednostkowego wypada dla czułości 800 (realnej), czyli nieco powyżej nastawy ISO 1600. Przekroczenie tego progu powoduje, że za jakość obrazu odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W związku z czym nie ma żadnego zysku ze stosowania takiej obróbki w aparacie i dokładnie te same efekty uzyskamy niedoświetlając zdjęcie, a następnie korygując ekspozycję w komputerze.
Zakres tonalny
Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia powodując posteryzację.
Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.
Na powyższym wykresie możemy zauważyć, że dla najniższej natywnej czułości liczba tonów sięga około 495, czyli otrzymujemy niemal 9-bitowy zapis danych. Tym samym, R6 wypadł tak samo jak Lumix S1, nieco ustępuje natomiast Nikonowi Z6 II (9.2 bita) i Sony A7 III (9.3 bita). Zwiększanie czułości powoduje oczywiście degradację zakresu tonalnego i przy ISO 1600 w EOS-ie otrzymujemy wartości 7.5 bita, co daje około 181 przejść tonalnych. Przy maksymalnym dostępnym ISO przejść tonalnych mamy już tylko 19, co daje 4.3 bita.
Widoczne na wykresie załamanie jest związane z różnymi poziomami biasu dla zakresu ISO 50–200 i 400–204800.
Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.
ISO | Granica czerni i bieli | |||
50 |
|
|||
100 |
|
|||
200 |
|
|||
400 |
|
|||
800 |
|
|||
1600 |
|
|||
3200 |
|
|||
6400 |
|
|||
12800 |
|
|||
25600 |
|
|||
51200 |
|
|||
102400 |
|
|||
204800 |
|
Dynamika tonalna

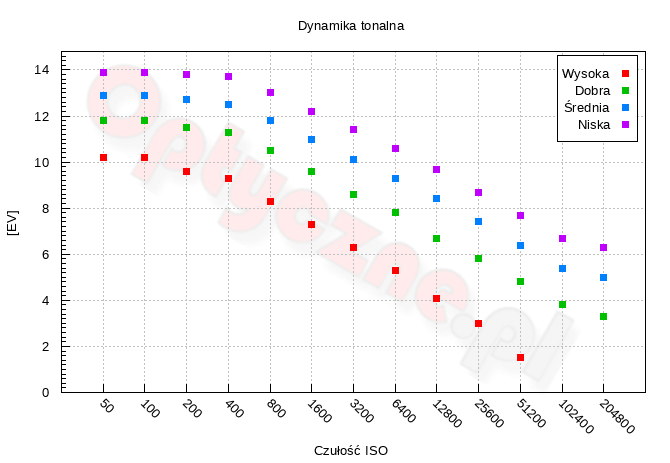

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.
Dla najlepszej jakości obrazu przy ISO 100 testowany aparat osiąga wartość dynamiki tonalnej na poziomie 10.2 EV. To świetny wynik, taki sam zresztą jak w Sony A7 III. Z kolei bezlusterkowce Nikona i Panasonika uzyskały odpowiednio 10 i 9.7 EV.
Przy SNR=1, EOS R6 dla ISO 100 osiąga 13.9 EV, zatem do wykorzystania 14-bitowego zapisu brakuje bardzo niewiele.

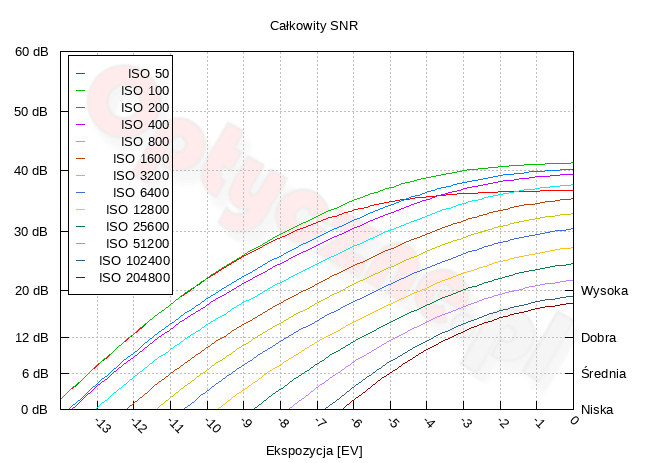

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.
Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika osiąga wartość ok. 9.5 EV.
Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy to rozjaśniamy je lub przyciemniamy. Zdjęcia wykonujemy przy czułości ISO 100 i 1600, przysłonie f/16 i czasach odpowiednio 30 i 2 s. Następnie wywołujemy je jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe.
Przy zdjęciach wykonanych obydwoma aparatami w takich samych warunkach oświetleniowych i przy tych samych parametrach ekspozycji okazało się, że różnią się one zauważalnie jasnością. Różnica wyniosła mniej więcej 2/3 EV, przy czym jaśniejsze były zdjęcia z Nikona. Aby zatem porównanie rezultatów rozjaśniania i przyciemniania było bardziej miarodajne, zdecydowaliśmy się użyć zdjęć z Z7 z ekspozycją o 2/3 EV mniejszą.
100 ISO | |||
|
|
|
|
|
|||
|
|||
1600 ISO | |||
|
|||
|
Po rozjaśnieniu obrazów przy ISO 100, wycinek z R6 ma wyraźną, niebieskawą dominantę. W Nikonie tego nie widać, przez co ostateczny rezultat jest lepiej odbierany. Tak czy inaczej, zarówno w Canonie, jak i Nikonie widoczność detali scenki jest dobra. Dla ISO 1600 w obu przypadkach poziom szumu jest wysoki i praktycznie zdominował obrazy.
Przyciemnianie jasnych partii obrazu nie pozwala oczywiście zniwelować przepaleń. Drobne różnice mogą wynikać z różnej jasności oryginalnych zdjęć.
100 ISO | |||
|
|
|
|
|
|||
|
|||
1600 ISO | |||
|
|||
|
