Test aparatu

Oppo Find X5 Pro - test aparatu

9 czerwca 2022
Maciej Latałło Komentarze: 28

4. Optyka

Na początku warto przypomnieć, że w konstrukcji każdego obiektywu przyjęto, iż do dyspozycji będzie tylko jedna ogniskowa oraz stała wartość otworu względnego. Mamy zatem:
  • aparat główny – ogniskowa (ekw.) 25 mm, fizyczna – 5.97 mm, kąt widzenia 80 stopni, otwór względny f/1.7,
  • aparat superszerokokątny – ogniskowa (ekw.) 15 mm, fizyczna 3.46 mm, kąt widzenia 110 stopni, otwór względny f/2.2,
  • aparat tele – ogniskowa (ekw.) 52 mm, fizyczna – 6.25 mm, kąt widzenia 45 stopni, otwór względny f/2.4.
Warto również dodać, że aparaty 15 i 25 mm mają 50-megapikselowe matryce, jednak zdjęcia w trybie „Pro” zapisywane są w rozdzielczości 4096×3072 pikseli.

Rozdzielczość

Testy rozdzielczości przeprowadzamy na podstawie zdjęć tablicy ISO12223 robionych dla różnych długości ogniskowych. Następnie dokonujemy obliczeń dla centrum i brzegu kadru. Wyniki prezentujemy w postaci wartości funkcji MTF50. Tradycyjnie pomiarom podlegały zarówno pliki JPEG, jak i surowe pliki RAW.


----- R E K L A M A -----

Zacznijmy od wyników otrzymanych dla plików RAW.

Centrum Brzeg
3.46 mm (ekw. 15 mm) 1398 LW/PH 1037 LW/PH
5.97 mm (ekw. 25 mm) 1263 LW/PH 1129 LW/PH
6.25 mm (ekw. 52 mm) 968 LW/PH 768 LW/PH

Maksymalna zdolność rozdzielcza to tylko niecałe 1400 linii na wysokość kadru (LW/PH) i to dla aparatu 15 mm. Dla przypomnienia, testowany przez nas jakiś czas temu Samsung Galaxy S9 Plus (12-megapikselowy sensor) uzyskał 1550 LW/PH. Osiągi flagowca Oppo nie imponują.

Obiektyw główny, czyli 25 mm, zachowuje się dość równo, tj zauważamy niewielką dysproporcję pomiędzy centrum a brzegiem kadru. W przypadku pozostałych dwóch kamer jest ona większa.

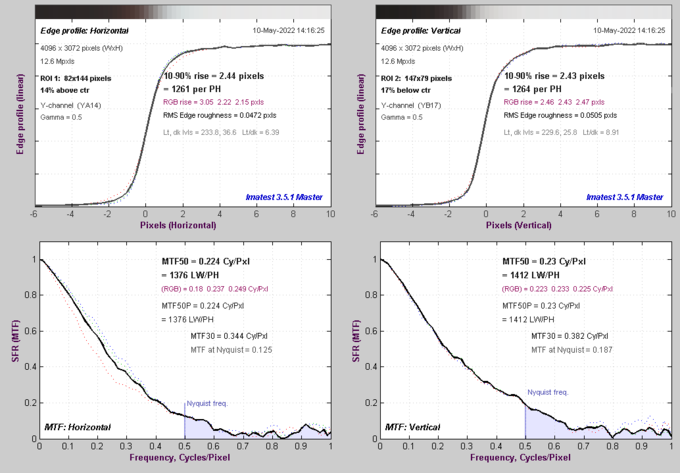

Spójrzmy na przebiegi funkcji MTF dla składowych poziomej i pionowej dla przykładowego pliku RAW z aparatu głównego. Dzięki temu będziemy mogli sprawdzić, czy surowe pliki są wyostrzane.

Oppo Find X5 Pro - Optyka

Przebiegi funkcji MTF oraz profilu na granicy czerni i bieli pokazują, że nie mamy do czynienia z wyostrzaniem plików DNG, co jest pozytywną informacją. Całkiem wysokie odpowiedzi w częstości Nyquista sugerują, że zastosowano osłabiony filtr antyaliasingowy lub w ogóle z niego zrezygnowano.

Poniżej zamieszczamy wyniki pomiaru rozdzielczości przeprowadzonego na plikach JPEG, dla trzech aparatów.

Centrum Brzeg
3.46 mm (ekw. 15 mm) 3941 LW/PH 3219 LW/PH
5.97 mm (ekw. 25 mm) 4061 LW/PH 3934 LW/PH
6.25 mm (ekw. 52 mm) 4050 LW/PH 2276 LW/PH

Osiągi zmierzone na JPEG-ach są zdecydowanie wyższe niż dla RAW-ów. To oznacza oczywiście mocne wyostrzanie zdjęć, czego ślady możemy łatwo dostrzec na wykresach z Imatestu:

Oppo Find X5 Pro - Optyka

Silne, lokalne maksima na górnych wykresach oraz znaczne przekroczenie wartości 1 dla funkcji MTF50 nie pozostawiają wątpliwości odnośnie wyostrzania JPEG-ów.

Dysproporcja między centrum a brzegiem kadru dla aparatów 15 i 25 mm utrzymuje się na podobnym poziomie jak przy analizie RAW-ów.

Poniżej prezentujemy wycinki zdjęć tablicy testowej (w formacie JPEG) w skali 1:1 z okolic centrum kadru dla wszystkich trzech aparatów.

3.46 mm f/2.2
Oppo Find X5 Pro - Optyka
5.97 mm f/1.7
Oppo Find X5 Pro - Optyka
6.25 mm f/2.4
Oppo Find X5 Pro - Optyka

Aberracja chromatyczna

Przypomnijmy, że w naszej ocenie wartości aberracji wykraczające ponad 0.15% są uznawane za bardzo silne i widoczne na zdjęciach. Wyniki w przedziale 0.08–0.14% uznajemy za umiarkowane, a te z zakresu 0.04–0.07% za nieznaczące. Poniżej 0.04% możemy potraktować aberrację jako niezauważalną. Ze względu na brak przysłon we wszystkich trzech aparatach, wyniki przestawiliśmy w postaci tabeli.

JPEG RAW
3.46 mm (ekw. 15 mm)
f/2.2 0.025 0.024
5.97 mm (ekw. 25 mm)
f/1.7 0.018 0.021
6.25 mm (ekw. 52 mm)
f/2.4 0.053 0.038

Najwyższy poziom aberracji chromatycznej zanotowaliśmy dla aparatu 52 mm, i to dla formatu JPEG. Lecz nawet tutaj jej poziom zaledwie podchodzi pod nieznaczny. W pozostałych przypadkach jest ona niezauważalna, zatem nie będzie stanowić problemu.

W tabelce poniżej prezentujemy w skali 1:1 wycinki zdjęć tablicy testowej przestawiające krawędzie czerni i bieli z najwyższym i najniższym poziomem aberracji chromatycznej według wyników otrzymanych dla surowych plików wywołanych programem dcraw.

6.25 mm f/2.4 5.97 mm f/1.7
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka

Dystorsja

Wyniki pomiarów podsumowuje poniższa tabela.

3.46 mm 5.97 mm 6.25 mm
JPEG −1.01% +1.12% +1.42%
RAW −0.92% +1.12% +1.77%
Dla obiektywu 15 mm dystorsja beczkowa wynosi zaledwie ok. 1%. To bardzo niski wynik, jednak naszym zdaniem jest mało prawdopodobne, by obiektyw został tak dobrze skorygowany optycznie. Mamy tu zatem najpewniej do czynienia z programową korektą dystorsji. Widać też, że jej poziom pozostaje bardzo podobny dla JPEG-ów i RAW-ów – i to dla wszystkich trzech kamer. Aparat 25 mm, a zatem także szerokokątny, charakteryzuje się zniekształceniem poduszkowym. To nietypowe jak na obiektyw o takim kącie widzenia, co znów sugeruje modyfikacje tej wady, w dodatku w RAW-ach. Najwyższy poziom dystorsji, także poduszkowej, zanotowaliśmy w przypadku obiektywu 52 mm.

JPEG RAW
3.46 mm (ekw. 15 mm)
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka
5.97 mm (ekw. 25 mm)
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka
6.25 mm (ekw. 52 mm)
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka

Koma i astygmatyzm

Komę najmocniej widać w przypadku aparatu 25 mm. Dostrzeżemy ją także dla ogniskowej 52 mm. Z kolei jest ona najmniej widoczna w obiektywie superszerokokątnym.

Centrum Róg
3.46 mm (ekw. 15 mm), f/2.2
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka
5.97 mm (ekw. 25 mm), f/1.7
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka
6.25 mm (ekw. 52 mm), f/2.4
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka

Ze względu na brak możliwości sterowania przysłoną, nie byliśmy w stanie określić poziomu astygmatyzmu zastosowanych obiektywów.

Winietowanie

Pomiary winietowania podsumowuje poniższa tabela.

JPEG RAW
3.46 mm (ekw. 15 mm)
f/2.2 21.9% (−0.72 EV) 20.9% (−0.68 EV)
5.97 mm (ekw. 25 mm)
f/1.7 17.3% (−0.56 EV) 19.4% (−0.64 EV)
6.25 mm (ekw. 52 mm)
f/2.4 6.3% (−0.19 EV) 8% (−0.24 EV)

W żadnym przypadku winietowanie nie przekracza 1 EV, co dla obiektywów 15 i 25 mm jest dobrym wynikiem. W tym drugim przypadku jednak, niepokoi wygląd obrazu testowego. Wygląda na to, że środek winiety leży nie w centrum, ale w środku dolnej krawędzi kadru.

JPEG RAW
3.46 mm
f/2.2 f/2.2
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka
5.97 mm
f/1.7 f/1.7
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka
6.25 mm
f/2.4 f/2.4
Oppo Find X5 Pro - Optyka Oppo Find X5 Pro - Optyka

Odblaski

Odblaski najmocniej dają się we znaki dla obiektywu 52 mm, bowiem flary są całkiem spore. Lepiej sobie radzą kamery 15 i 25 mm, choć nadal bez trudu można dostrzec wspomniane artefakty.

Oppo Find X5 Pro - Optyka

Oppo Find X5 Pro - Optyka

Oppo Find X5 Pro - Optyka

Oppo Find X5 Pro - Optyka

Oppo Find X5 Pro - Optyka

Oppo Find X5 Pro - Optyka
