Test aparatu

Sony A6700 - test aparatu

6 października 2023
Maciej Latałło Komentarze: 88

8. Zakres i dynamika tonalna

Czułość matrycy

Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów.

Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.

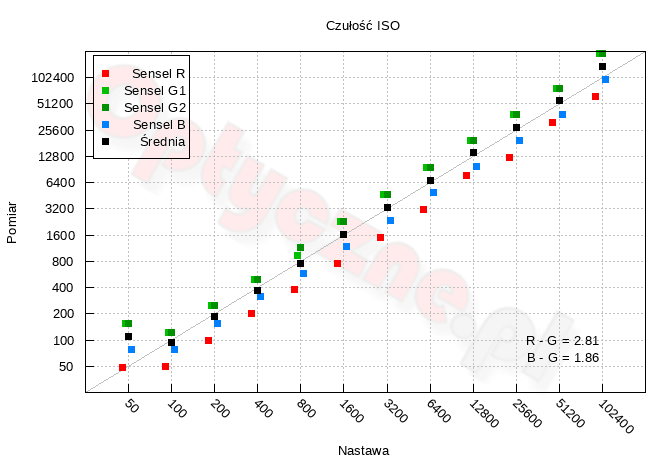

Sony A6700 - Zakres i dynamika tonalna


----- R E K L A M A -----

Z powyższego wykresu możemy odczytać, że dla nastaw poza ISO 50 (programowym), czułości jako średnie wartości ze wszystkich grup senseli są praktycznie równe nominalnym. Takie zachowanie jest niezbyt typowe, bowiem w większości testowanych aparatów zmierzone czułości są poniżej nominalnych, by łatwiej manipulować danymi w jasnych partiach obrazu.

Szum przetwarzania

Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

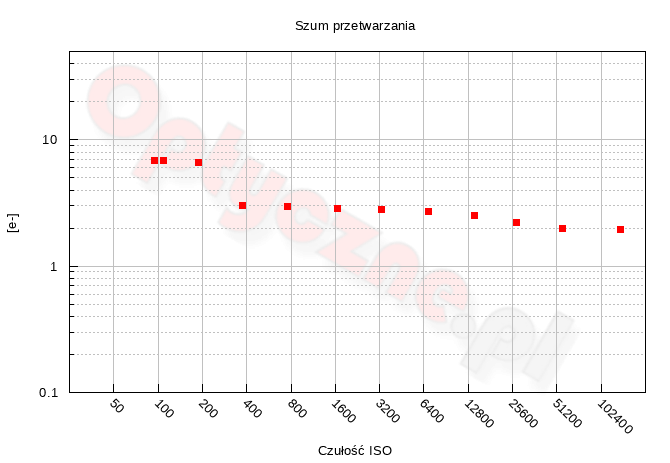

Sony A6700 - Zakres i dynamika tonalna

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. W idealnie pracującej matrycy wykres powinien być linią prostą, ze wszystkimi wartościami dla różnych czułości ISO na tym samym poziomie. Tutaj można zauważyć, że dla trzech najniższych nastaw szum przetwarzania jest wyższy niż dla kolejnych. Jest to zapewne związane z architekturą dual-gain, dzięki której można uzyskać lepsze wyniki dynamiki tonalnej dla wyższych nastaw ISO. W każdym razie w pierwszej grupie szum przyjmuje wartość ok. 7 elektronów, a dla drugiej 2–3. Jego wartość nie jest wysoka, ponadto widać tylko niewielkie fluktuacje w obrębie danego poziomu. Innymi słowy, jakość zaprojektowanej elektroniki stoi na bardzo dobrym poziomie.

Współczynnik konwersji i wzmocnienie jednostkowe

Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Sony A6700 - Zakres i dynamika tonalna

Dla najniższej natywnej czułości, na jedną jednostkę kwantyzacji przetwornika ADC przypada ok. 6 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie 101 ke. Taki wynik można uznać za bardzo wysoki. Punkt wzmocnienia jednostkowego wypada dla czułości 656, czyli nieco poniżej nastawy ISO 800. Przekroczenie tego progu powoduje, że za jakość obrazu wynikającą ze wpływu szumu śrutowego odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. Punkt wzmocnienia w testowanym aparacie ustawiony jest dość nisko.

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia powodując posteryzację.

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.

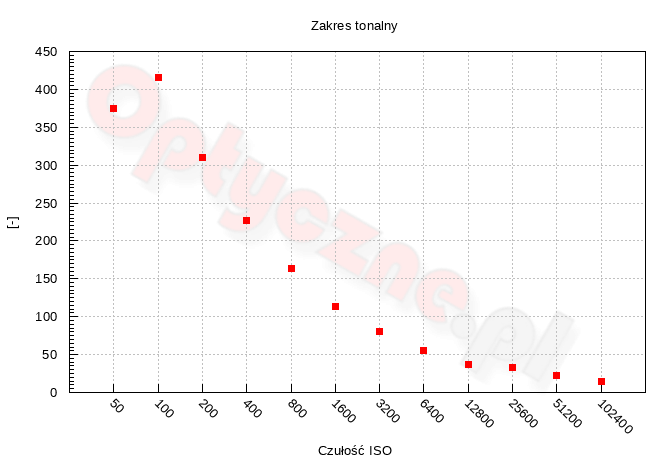

Sony A6700 - Zakres i dynamika tonalna

Na powyższym wykresie możemy zauważyć, że dla najniższej natywnej czułości liczba tonów sięga około 416. Otrzymujemy zatem 8.7-bitowy zapis danych, ciut wyższy niż u poprzednika (8.6 bita). Taki wynik gwarantuje oczywiście wizualnie gładkie przejścia tonalne, bez widocznej posteryzacji. Dla analogicznych kryteriów w Canonie R7 zanotowaliśmy 8.3 bita, a w przypadku Panasonika 8.4 bita. Najsłabiej w tej grupie wypadł aparat Fujifilm, uzyskując 7.9 bita (dla ISO 160).

Wraz ze zwiększaniem czułości zakres tonalny naturalnie maleje. Przy ISO 1600, w A6700 otrzymujemy wartości 6.8 bita (co daje około 113 przejść tonalnych), a dla ISO 6400 – 5.8 bita (56 przejść). Przy maksymalnym dostępnym ISO przejść tonalnych mamy już tylko 14.

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.

ISO Granica czerni i bieli
50
Sony A6700 - Zakres i dynamika tonalna
100
Sony A6700 - Zakres i dynamika tonalna
200
Sony A6700 - Zakres i dynamika tonalna
400
Sony A6700 - Zakres i dynamika tonalna
800
Sony A6700 - Zakres i dynamika tonalna
1600
Sony A6700 - Zakres i dynamika tonalna
3200
Sony A6700 - Zakres i dynamika tonalna
6400
Sony A6700 - Zakres i dynamika tonalna
12800
Sony A6700 - Zakres i dynamika tonalna
25600
Sony A6700 - Zakres i dynamika tonalna
51200
Sony A6700 - Zakres i dynamika tonalna
102400
Sony A6700 - Zakres i dynamika tonalna

Dynamika tonalna

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.

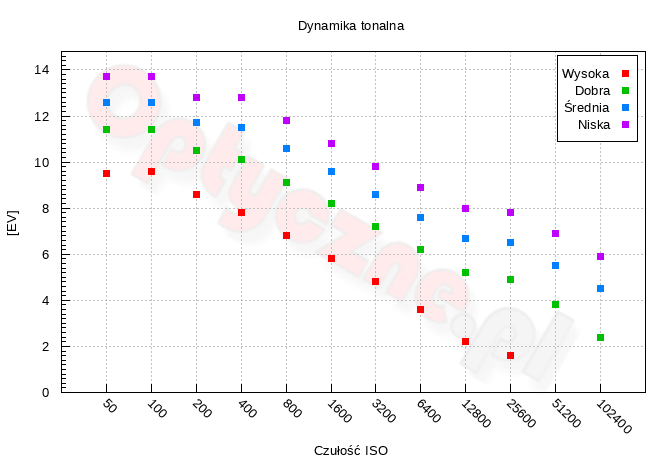

Sony A6700 - Zakres i dynamika tonalna

Dla najlepszej jakości obrazu przy ISO 100 testowany aparat osiąga wartość dynamiki tonalnej na poziomie 9.6 EV, co jest niewątpliwie bardzo dobrym wynikiem. Testowany model wypadł lepiej od Canona R7 (9 EV) czy Lumiksa GH6 (7.7 EV), przy czym ten drugi korzysta z 12-bitowego przetwarzania sygnału. Niższy rezultat niż w A6700 zanotowaliśmy także w teście Fujifilm X-S20 (8.1 EV).

Dla kryterium SNR=1 dynamika osiąga 13.7 EV dla bazowego ISO, co oznacza, że niewiele brakuje, by wykorzystywany był cały zakres pracy przetwornika ADC. Przy tej jakości widać zysk wynikający z architektury dual-gain, przekładający się na lepsze osiągi dynamiki dla czułości ISO 400 i wyższych.

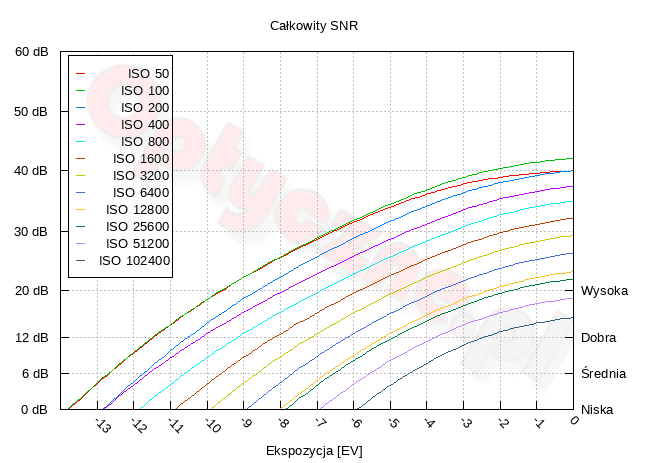

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.

Sony A6700 - Zakres i dynamika tonalna

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika przekracza nieco wartość 8 EV.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy rozjaśniamy je lub przyciemniamy. Zdjęcia wykonaliśmy przy następujących parametrach ekspozycji: ISO 100, f/13 i 30 s oraz ISO 1600, f/13 i 2 s. Następnie wywołujemy je jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe. Ze względu na różnicę ekspozycji pomiędzy ujęciami z obu modeli, do porównania zdjęcia z Sony naświetliliśmy o 2/3 EV mocniej niż te z X-T2.

Sony A6700 - Zakres i dynamika tonalna

0 EV
+4 EV
100 ISO
A6700
Sony A6700 - Zakres i dynamika tonalna Sony A6700 - Zakres i dynamika tonalna
200 ISO
X-T2
Sony A6700 - Zakres i dynamika tonalna Sony A6700 - Zakres i dynamika tonalna
1600 ISO
A6700
Sony A6700 - Zakres i dynamika tonalna Sony A6700 - Zakres i dynamika tonalna
X-T2
Sony A6700 - Zakres i dynamika tonalna Sony A6700 - Zakres i dynamika tonalna

Po rozjaśnieniu obrazów, na niskich nastawach ISO lepiej naszym zdaniem wypadł aparat Sony. Przy ISO 1600 sytuacja się odwraca, jednak na obu wycinkach poziom zakłóceń jest już bardzo wysoki.

Przyciemnianie jasnych partii obrazu daje podobny efekt w obu aparatach, Widać, że zbyt wielu szczegółów nie udało się odzyskać, a ewentualne różnice mogą wynikać z niewielkich rozbieżności w jasności pomiędzy zdjęciami oraz realnymi czułościami.

0 EV
−4 EV
100 ISO
A6700
Sony A6700 - Zakres i dynamika tonalna Sony A6700 - Zakres i dynamika tonalna
200 ISO
X-T2
Sony A6700 - Zakres i dynamika tonalna Sony A6700 - Zakres i dynamika tonalna
1600 ISO
A6700
Sony A6700 - Zakres i dynamika tonalna Sony A6700 - Zakres i dynamika tonalna
X-T2
Sony A6700 - Zakres i dynamika tonalna Sony A6700 - Zakres i dynamika tonalna
