Test aparatu

Fujifilm GFX 100 - test aparatu

30 stycznia 2020
Maciej Latałło Komentarze: 173

8. Zakres i dynamika tonalna

Czułość matrycy

Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów.

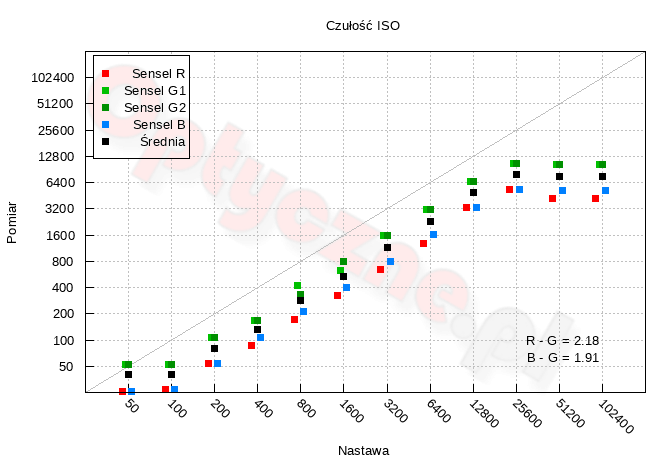

Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.


----- R E K L A M A -----

Fujifilm GFX 100 - Zakres i dynamika tonalna
Z powyższego wykresu możemy odczytać, że dla zakresu nastaw ISO 100–25600, czułości jako średnie wartości ze wszystkich grup senseli są od ok. 1.3 do 1.7 EV poniżej nominalnych. Takie zachowanie jest typowe i umożliwia manipulację danymi w jasnych partiach obrazu. Osobliwe zachowanie – nieco podobnnie jak w modelu GFX 50R – pokazują nastawy ISO 25600–102400. Jest to de facto jedna, ta sama realna czułość, a kolejne wartości, tj. 51200 i 102400 są uzyskiwane poprzez programową korektę ekspozycji. Analogiczna sytuacja występuje dla nastawy ISO 50.

Szum przetwarzania

Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.

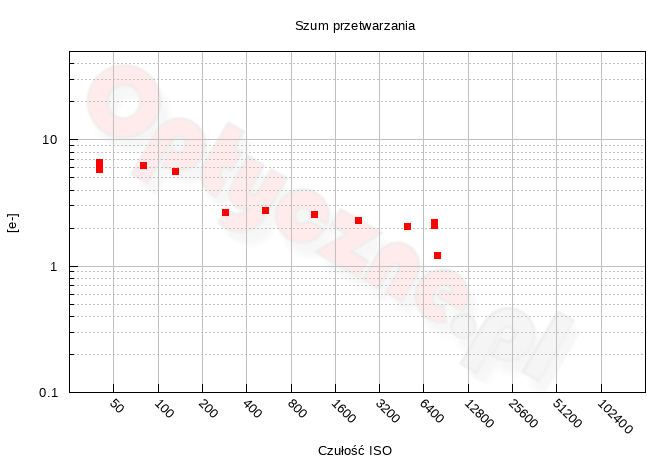

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Fujifilm GFX 100 - Zakres i dynamika tonalna

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. Widzimy, że przebieg pokrywa zakres wartości od 1 do 7 elektronów, co oznacza, że jakość zaprojektowanej elektroniki stoi na wysokim poziomie. W idealnie pracującej matrycy wykres powinien być linią prostą, ze wszystkimi wartościami dla różnych czułości ISO na tym samym poziomie. Widzimy natomiast że cztery pierwsze nastawy czułości (ISO 50–400) mają większy szum przetwarzania, niż pozostałe. Oznacza to, że matryca zastosowana w GFX 100 charakteryzuje się budową dual-gain.

Współczynnik konwersji i wzmocnienie jednostkowe

Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Fujifilm GFX 100 - Zakres i dynamika tonalna

Dla najniższej natywnej czułości na jedną jednostkę kwantyzacji przetwornika ADC przypada 7 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie 112 ke. Wynik ten można uznać wysoki. Widać też, że punkt wzmocnienia jednostkowego wypada już dla czułości 320 (czyli ciut poniżej nastawy aparatu ISO 800). Przekroczenie tego progu powoduje, że za jakość obrazu odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W związku z czym nie ma żadnego zysku ze stosowania takiej obróbki w aparacie i dokładnie te same efekty uzyskamy niedoświetlając zdjęcie, a następnie korygując ekspozycję w komputerze. W testowanym aparacie punkt wzmocnienia jednostkowego jest ustawiony niezbyt wysoko.

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia, powodując posteryzację.

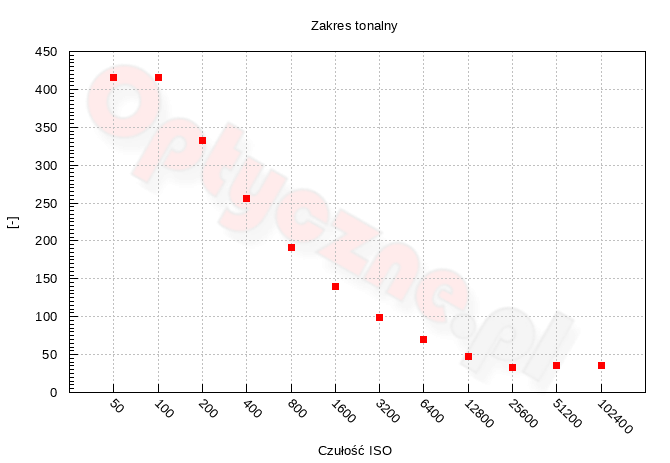

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Prezentujemy wykresy odpowiednio dla RAW-ów 14- oraz 16-bitowych.

Fujifilm GFX 100 - Zakres i dynamika tonalna

Fujifilm GFX 100 - Zakres i dynamika tonalna
W przypadku RAW-ów 14-bitowych najwyższą jakość obrazu otrzymamy dla czterech najniższych czułości, dla których aparat zarejestruje ponad 200 przejść tonalnych. Dla ISO 100 liczba tonów wynosi 423, co daje 8.7-bitowy zapis danych, a zatem identyczny jak w S1R. Wartość ta zapewni bardzo dobre przejścia tonalne, bez widocznej posteryzacji. W Nikonie Z7 i Sony A7R III zanotowaliśmy nieco wyższe rezultaty – 9 bitów. Po przejściu na 16-bitowe RAW-y osiągi stoją na bardzo zbliżonym poziomie, jak przy zapisie 14-bit.

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 0.3 EV.

ISO Granica czerni i bieli
50
Fujifilm GFX 100 - Zakres i dynamika tonalna
100
Fujifilm GFX 100 - Zakres i dynamika tonalna
200
Fujifilm GFX 100 - Zakres i dynamika tonalna
400
Fujifilm GFX 100 - Zakres i dynamika tonalna
800
Fujifilm GFX 100 - Zakres i dynamika tonalna
1600
Fujifilm GFX 100 - Zakres i dynamika tonalna
3200
Fujifilm GFX 100 - Zakres i dynamika tonalna
6400
Fujifilm GFX 100 - Zakres i dynamika tonalna
12800
Fujifilm GFX 100 - Zakres i dynamika tonalna
25600
Fujifilm GFX 100 - Zakres i dynamika tonalna
51200
Fujifilm GFX 100 - Zakres i dynamika tonalna
102400
Fujifilm GFX 100 - Zakres i dynamika tonalna

Dynamika tonalna

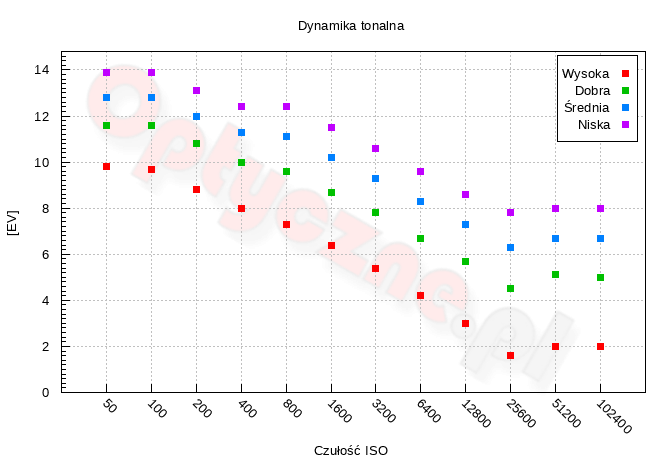

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1. Prezentujemy wykresy odpowiednio dla RAW-ów 14- oraz 16-bitowych.

Fujifilm GFX 100 - Zakres i dynamika tonalna

Fujifilm GFX 100 - Zakres i dynamika tonalna

Dla 14-bitowych RAW-ów i najlepszej jakości obrazu przy ISO 100 (najniższej natywnej czułości) testowany aparat osiągnął bardzo dobry wynik 9.7 EV. Co ciekawe, pełnoklatkowi konkurenci wypadli lepiej – Nikon Z7 uzyskał 10.1 EV (dla ISO 64), a Sony A7R III – 9.9 EV. Tylko w Panasoniku S1R zanotowaliśmy nieco niższy rezultat – 9.5 EV.

Biorąc pod uwagę kryterium niskiej jakości obrazu, dla bazowej czułości mamy do dyspozycji dynamikę na poziomie 13.9 EV, co oznacza, że minimalnie brakuje, by wykorzystywany był cały zakres pracy przetwornika ADC. Niefizyczne zachowanie powyżej ISO 25600 to znów pokłosie zastosowania jednej realnej czułości dla zakresu nastaw 25600–102400. Z kolei przy ISO 400–800 zauważymy charakterystyczne załamanie dla jakości niskiej i średniej, które potwierdza, że matryca w GFX 100 charakteryzuje się różnym wzmocnieniem dla różnych czułości ISO. Dzięki temu do dyspozycji mamy większą dynamikę dla niższych czułości ISO.

Gdy przejdziemy na RAW-y 16-bitowe, zysk wydaje się niewielki. Dla SNR=10 (wysoka jakość) różnica na ich korzyść nie przekracza 0.1 EV. Tę zauważymy najłatwiej dla SNR=1 i ISO 50, bowiem jest ona równa 0.6 EV – formalny wynik dla tej czułości to 14.5 EV. Pozostaje jednak faktem, że do pełnego zakresu sporo brakuje.


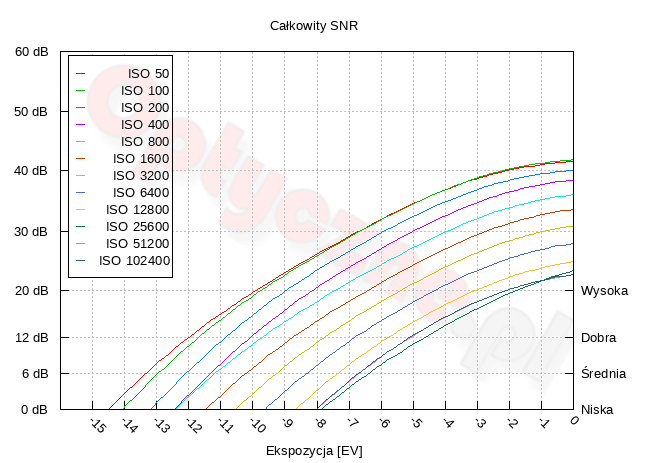

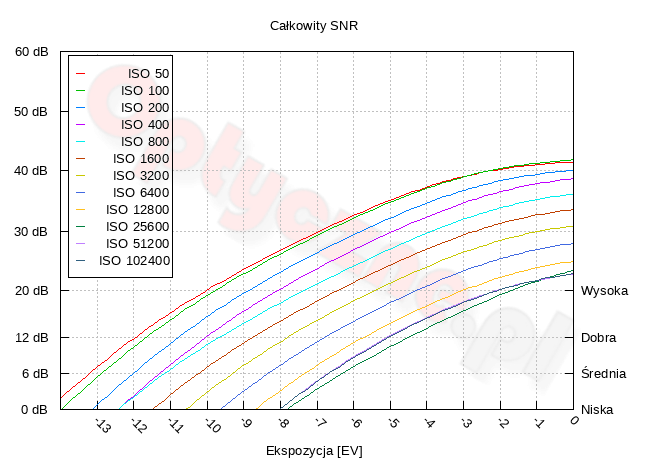

Poniżej przedstawiamy pełne wykresy SNR (odpowiednio dla RAW-ów 14- oraz 16-bitowych) wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.

Fujifilm GFX 100 - Zakres i dynamika tonalna

Fujifilm GFX 100 - Zakres i dynamika tonalna

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika przekracza 8.5 EV, zarówno dla RAW-ów 14-, jak i 16-bitowych.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy rozjaśniamy je lub przyciemniamy. Czasy otwarcia migawki wynosiły odpowiednio 30 s dla niskiej i 2 s dla wysokiej czułości. Okazało się jednak, że przy identycznych parametrach ekspozycji i warunkach oświetleniowych zdjęcia z aparatu użytego dla porównania (A7R II) zauważalnie różnią się jasnością. Ostatecznie zatem do analizy wzięliśmy zdjęcia z GFX 100 wykonane z ekspozycją o 1/3 EV mniejszą. Pliki wywołaliśmy następnie jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisaliśmy jako zdjęcia 24-bitowe.

Fujifilm GFX 100 - Zakres i dynamika tonalna

0 EV
+4 EV
100 ISO
GFX 100
Fujifilm GFX 100 - Zakres i dynamika tonalna Fujifilm GFX 100 - Zakres i dynamika tonalna
A7R II
Fujifilm GFX 100 - Zakres i dynamika tonalna Fujifilm GFX 100 - Zakres i dynamika tonalna
1600 ISO
GFX 100
Fujifilm GFX 100 - Zakres i dynamika tonalna Fujifilm GFX 100 - Zakres i dynamika tonalna
A7R II
Fujifilm GFX 100 - Zakres i dynamika tonalna Fujifilm GFX 100 - Zakres i dynamika tonalna

Zarówno przy ISO 100, jak i 1600 efekt rozjaśnienia jest naszym zdaniem nieco lepszy w przypadku aparatu Sony. W GFX-ie widzimy więcej niebieskiej składowej szumu, która to w A7R II aż tak się nie uwidacznia.


Przyciemnianie jasnych partii obrazu daje podobny efekt w obu aparatach, a widoczne różnice są raczej spowodowane różną jasnością oryginalnych zdjęć. Miejsca przepalone takowymi pozostaną.

0 EV
−4 EV
100 ISO
GFX 100
Fujifilm GFX 100 - Zakres i dynamika tonalna Fujifilm GFX 100 - Zakres i dynamika tonalna
A7R II
Fujifilm GFX 100 - Zakres i dynamika tonalna Fujifilm GFX 100 - Zakres i dynamika tonalna
1600 ISO
GFX 100
Fujifilm GFX 100 - Zakres i dynamika tonalna Fujifilm GFX 100 - Zakres i dynamika tonalna
A7R II
Fujifilm GFX 100 - Zakres i dynamika tonalna Fujifilm GFX 100 - Zakres i dynamika tonalna
