Test aparatu

Sony A9 II - test aparatu

10 maja 2021
Maciej Latałło Komentarze: 36

8. Zakres i dynamika tonalna

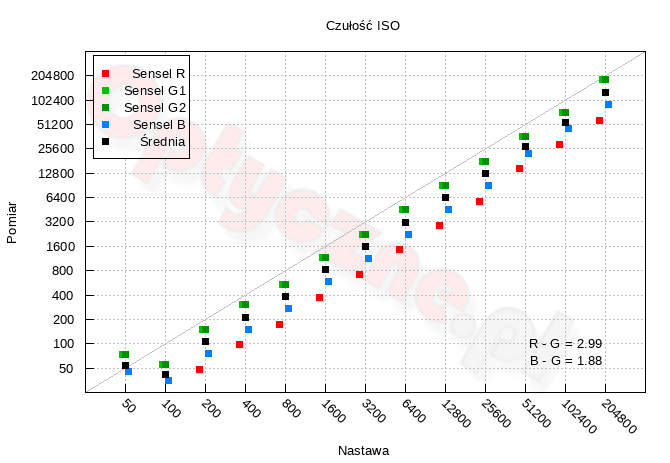

Czułość matrycy

Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów.

Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.

Sony A9  II - Zakres i dynamika tonalna


----- R E K L A M A -----

Z powyższego wykresu możemy odczytać, że dla nastaw skalibrowanych, czułości jako średnie wartości ze wszystkich grup senseli są o ok. 1 EV poniżej nominalnych (nieco więcej dla ISO 100). Takie zachowanie jest typowe i umożliwia manipulację danymi w jasnych partiach obrazu.

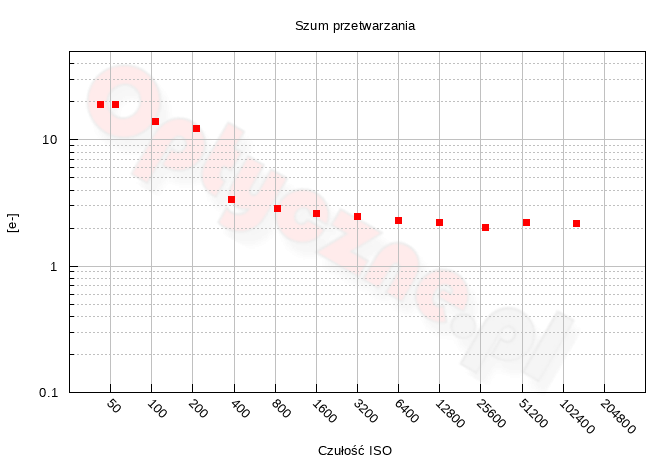

Szum przetwarzania

Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Sony A9  II - Zakres i dynamika tonalna

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. Przebieg pokrywa zakres od 19 do 2 elektronów, przy czym dla czterech najniższych nastaw szum przetwarzania jest wyraźnie wyższy niż dla kolejnych. Jest to najprawdopodobniej związane z architekturą dual-gain, dzięki której można uzyskać lepsze wyniki dynamiki tonalnej dla wyższych nastaw ISO.

Współczynnik konwersji i wzmocnienie jednostkowe

Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Sony A9  II - Zakres i dynamika tonalna

Dla najniższej natywnej czułości, na jedną jednostkę kwantyzacji przetwornika ADC przypada ok. 16 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie przekraczającym 250 ke. Taki wynik można uznać za bardzo wysoki, lecz u poprzednika zanotowaliśmy niewiele niższy. Punkt wzmocnienia jednostkowego wypada dla czułości 823, czyli praktycznie dla nastawy ISO 1600. Przekroczenie tego progu powoduje, że za jakość obrazu odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W związku z czym nie ma żadnego zysku ze stosowania takiej obróbki w aparacie i dokładnie te same efekty uzyskamy niedoświetlając zdjęcie, a następnie korygując ekspozycję w komputerze.

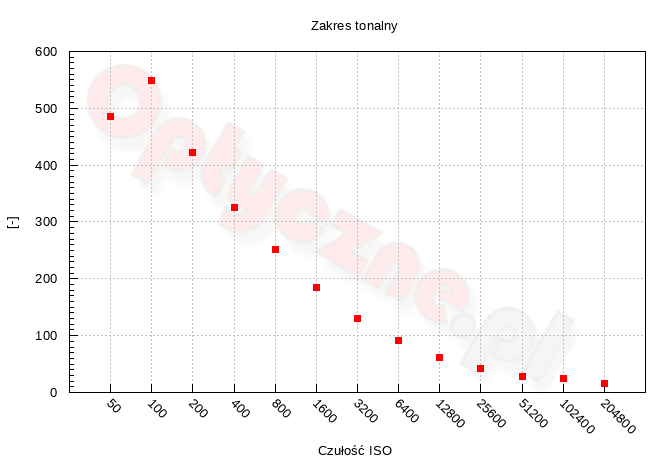

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia powodując posteryzację.

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.

Sony A9  II - Zakres i dynamika tonalna

Na powyższym wykresie możemy zauważyć, że dla najniższej natywnej czułości liczba tonów sięga około 549, czyli otrzymujemy 9.1-bitowy zapis danych. Taki wynik gwarantuje oczywiście wizualnie gładkie przejścia tonalne, bez widocznej posteryzacji. U poprzednika, jak również w przypadku Nikona D6, zanotowaliśmy ciut więcej, mianowicie 9.2 EV. Z kolei wynik dla EOS-a 1D X Mark III to 8.9 EV.

Wraz ze zwiększaniem czułości zakres tonalny oczywiście maleje. Przy ISO 6400 otrzymujemy wartości 6.5 bita, co daje około 92 przejścia tonalne. Przy maksymalnym dostępnym ISO przejść tonalnych mamy już tylko 16, co daje 4 bity.

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.

ISO Granica czerni i bieli
50
Sony A9  II - Zakres i dynamika tonalna
100
Sony A9  II - Zakres i dynamika tonalna
200
Sony A9  II - Zakres i dynamika tonalna
400
Sony A9  II - Zakres i dynamika tonalna
800
Sony A9  II - Zakres i dynamika tonalna
1600
Sony A9  II - Zakres i dynamika tonalna
3200
Sony A9  II - Zakres i dynamika tonalna
6400
Sony A9  II - Zakres i dynamika tonalna
12800
Sony A9  II - Zakres i dynamika tonalna
25600
Sony A9  II - Zakres i dynamika tonalna
51200
Sony A9  II - Zakres i dynamika tonalna
102400
Sony A9  II - Zakres i dynamika tonalna
204800
Sony A9  II - Zakres i dynamika tonalna

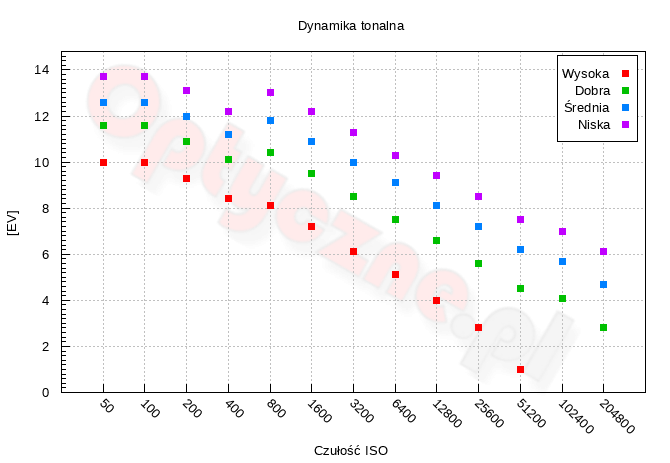

Dynamika tonalna

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.

Sony A9  II - Zakres i dynamika tonalna

Dla najlepszej jakości obrazu przy ISO 100 testowany aparat osiąga wartość dynamiki tonalnej na poziomie 10 EV, co jest niewątpliwie świetnym wynikiem. Testowany model wypadł praktycznie tak samo jak EOS 1D X Mark III (9.9 EV) i trochę lepiej od poprzednika (9.7 EV). Niższy rezultat zanotowaliśmy w Nikonie D6 – 8.6 EV.

Dla kryterium SNR=1 dynamika osiąga 13.7 EV dla bazowego ISO, co oznacza, że niewiele brakuje, by wykorzystywany był cały zakres pracy przetwornika ADC. Przy tej jakości, wyraźnie widać zysk wynikający z architektury dual-gain, przekładający się na lepsze osiągi dynamiki dla ISO 800 względem ISO 400.

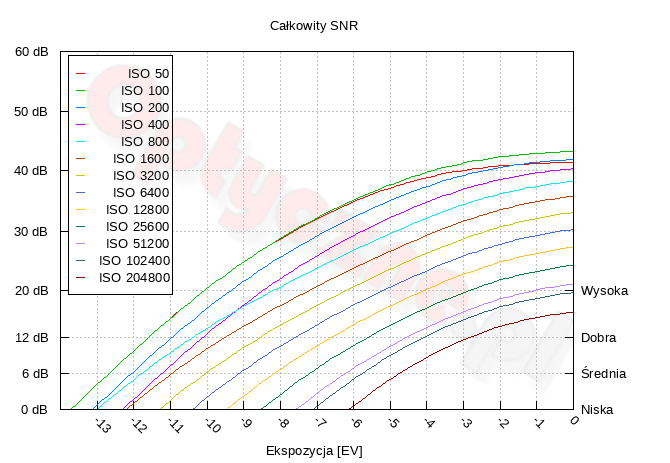

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.

Sony A9  II - Zakres i dynamika tonalna

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika zbliża się do wartości 9.5 EV.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy to rozjaśniamy je lub przyciemniamy. Zdjęcia wykonujemy przy czułości ISO 100 i 1600, przysłonie f/16 i czasach odpowiednio 30 i 2 s. Następnie wywołujemy je jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe.

Sony A9  II - Zakres i dynamika tonalna

Przy zdjęciach wykonanych aparatem Sony A9 II i Nikonem Z7 w takich samych warunkach oświetleniowych i przy tych samych parametrach ekspozycji okazało się, że różnią się one zauważalnie jasnością. Różnica wyniosła ok. 1 EV, przy czym jaśniejsze były zdjęcia z Nikona. Aby zatem porównanie rezultatów rozjaśniania i przyciemniania było bardziej miarodajne, zdecydowaliśmy się użyć zdjęć z A9 II z ekspozycją o 1 EV większą (poprzez odpowiednie otwarcie przysłony).

100 ISO
0 EV
+4 EV
A9 II
Sony A9  II - Zakres i dynamika tonalna Sony A9  II - Zakres i dynamika tonalna
Z7
Sony A9  II - Zakres i dynamika tonalna Sony A9  II - Zakres i dynamika tonalna
1600 ISO
A9 II
Sony A9  II - Zakres i dynamika tonalna Sony A9  II - Zakres i dynamika tonalna
Z7
Sony A9  II - Zakres i dynamika tonalna Sony A9  II - Zakres i dynamika tonalna

Istotniejszą różnicę pomiędzy porównywanymi aparatami zauważymy dla ISO 1600. Po rozjaśnieniu, szum na zdjęciach z Nikona mocniej rzuca się w oczy.

Przyciemnianie jasnych partii obrazu wygląda porówywalnie w obu aparatach. Trudno mówić o odzyskaniu jakichkolwiek szczegółów z przepalonych obszarów.

100 ISO
0 EV
−4 EV
A9 II
Sony A9  II - Zakres i dynamika tonalna Sony A9  II - Zakres i dynamika tonalna
Z7
Sony A9  II - Zakres i dynamika tonalna Sony A9  II - Zakres i dynamika tonalna
1600 ISO
A9 II
Sony A9  II - Zakres i dynamika tonalna Sony A9  II - Zakres i dynamika tonalna
Z7
Sony A9  II - Zakres i dynamika tonalna Sony A9  II - Zakres i dynamika tonalna
