Canon EOS R1 - test aparatu

23 grudnia 2024
Maciej Latałło Komentarze: 50

8. Zakres i dynamika tonalna

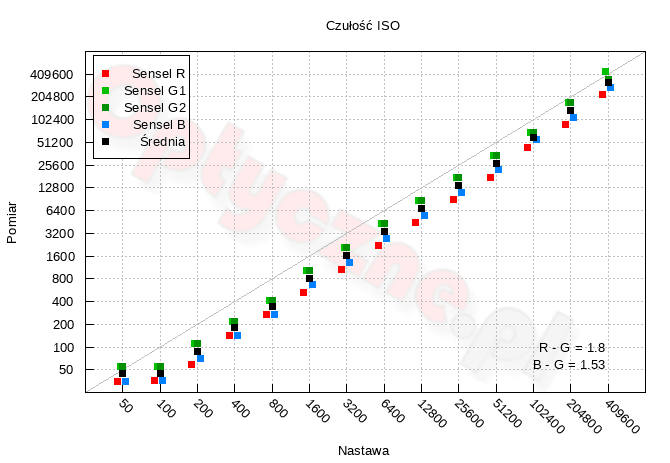

Czułość matrycy

Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów.

Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.

Canon EOS R1 - Zakres i dynamika tonalna


----- R E K L A M A -----

Z powyższego wykresu możemy odczytać, że dla wszystkich nastaw, czułości jako średnie wartości ze wszystkich grup senseli są poniżej nominalnych. Największa różnica występuje dla zakresu ISO 100-800 i wynosi nieco ponad 1 EV. Dla wyższych spada poniżej 1 EV, a dla rozszerzonych H1 i H2 – nawet poniżej 1/2 EV. Takie zachowanie umożliwia manipulację danymi w jasnych partiach obrazu. Poza tym widać, że nastawa ISO 50 i 100 to de facto ta sama wartość czułości.

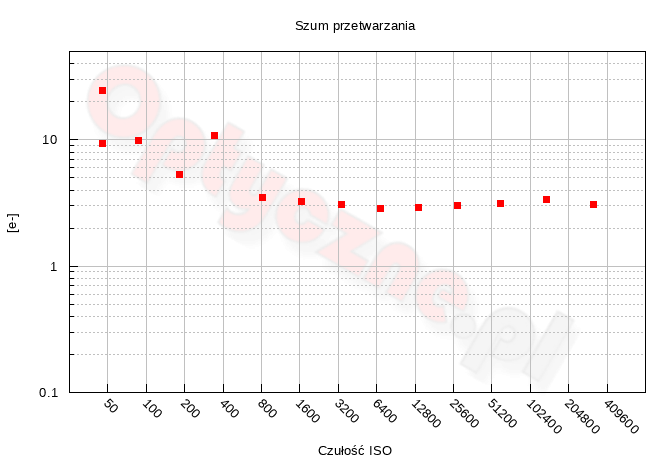

Szum przetwarzania

Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Canon EOS R1 - Zakres i dynamika tonalna

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. Dla nastaw ISO 50-800 szum wynosi od 5 do 10 elektronów z wyjątkiem w postaci 24 elektronów dla ISO 100. Od ISO 800 szum spada do poziomu ok. 3 elektronów. Takie zachowanie wyraźnie sugeruje, że mamy do czynienia z dwoma poziomami wzmocnień, a granicą jest nastawa ISO 800. Tak czy inaczej, wygląda na to, że jakość zaprojektowanej elektroniki stoi na dobrym poziomie. W idealnie pracującej matrycy wykres powinien być linią prostą, ze wszystkimi wartościami dla różnych czułości ISO na tym samym poziomie. Wygląda na to, że w pierwszym przedziale czułości, oprogramowanie przetwornika ADC zmienia jego charakterystykę w zależności od użytej nastawy.

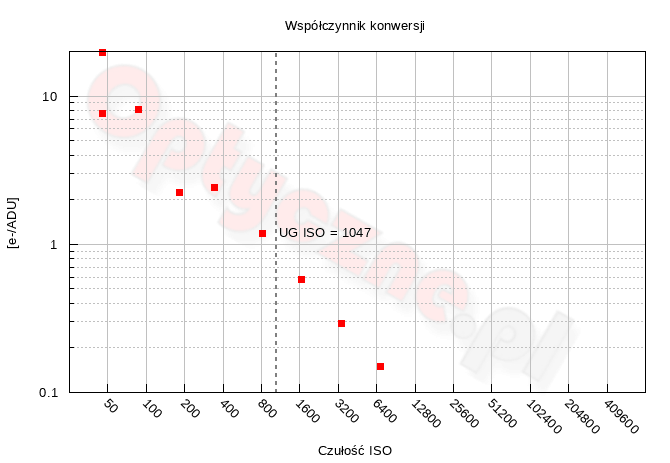

Współczynnik konwersji i wzmocnienie jednostkowe

Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Canon EOS R1 - Zakres i dynamika tonalna

Dla najniższej natywnej czułości, na jedną jednostkę kwantyzacji przetwornika ADC przypada 20 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie 310 ke. To bardzo wysoki wynik. Punkt wzmocnienia jednostkowego wypada dla czułości 1047 (realnej), czyli mniej więcej dla nastawy ISO 2000. Przekroczenie tego progu powoduje, że za jakość obrazu wynikającą ze wpływu szumu śrutowego odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W testowanym aparacie punkt wzmocnienia jednostkowego jest ustawiony dość wysoko.

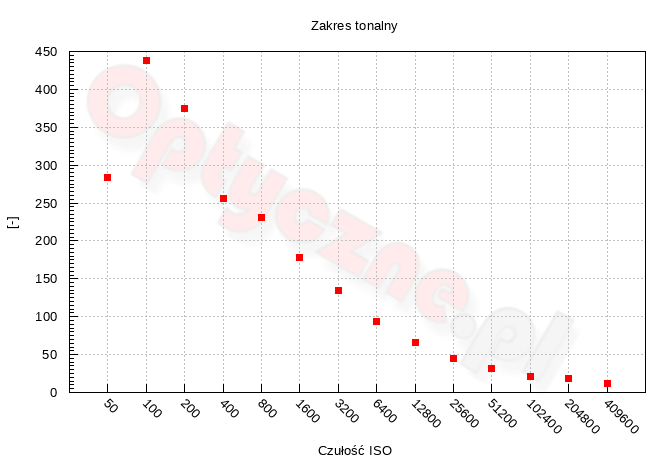

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia powodując posteryzację.

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.

Canon EOS R1 - Zakres i dynamika tonalna

Na powyższym wykresie możemy zauważyć, że dla najniższej natywnej czułości liczba tonów sięga około 438, czyli otrzymujemy 8.8-bitowy zapis danych. Tym samym, R1 wypadł bardzo podobnie jak Nikon Z9 i Sony A9 III (oba po 8.7 bita). W EOS-ie R3 zanotowaliśmy trochę lepszy wynik – 9.2 bita.

Wraz ze zwiększaniem czułości w R1 zakres tonalny oczywiście maleje. Przy ISO 1600 otrzymujemy wartość 7.5 bita (co daje około 178 przejść tonalnych), a dla ISO 6400 – 6.6 bita (94 przejścia). Przy maksymalnym dostępnym ISO przejść tonalnych mamy już zaledwie 12, co daje 3.6 bita.

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.

ISO Granica czerni i bieli
50
Canon EOS R1 - Zakres i dynamika tonalna
100
Canon EOS R1 - Zakres i dynamika tonalna
200
Canon EOS R1 - Zakres i dynamika tonalna
400
Canon EOS R1 - Zakres i dynamika tonalna
800
Canon EOS R1 - Zakres i dynamika tonalna
1600
Canon EOS R1 - Zakres i dynamika tonalna
3200
Canon EOS R1 - Zakres i dynamika tonalna
6400
Canon EOS R1 - Zakres i dynamika tonalna
12800
Canon EOS R1 - Zakres i dynamika tonalna
25600
Canon EOS R1 - Zakres i dynamika tonalna
51200
Canon EOS R1 - Zakres i dynamika tonalna
102400
Canon EOS R1 - Zakres i dynamika tonalna
204800
Canon EOS R1 - Zakres i dynamika tonalna
409600
Canon EOS R1 - Zakres i dynamika tonalna

Dynamika tonalna

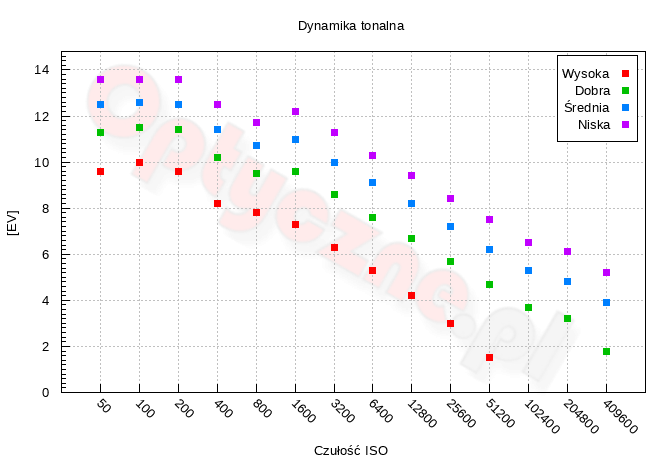

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.

Canon EOS R1 - Zakres i dynamika tonalna

Dla najlepszej jakości obrazu przy ISO 100 testowany aparat osiąga wartość dynamiki tonalnej na poziomie 10 EV. To świetny wynik, choć w R3 zanotowaliśmy nieco więcej - 10.3 EV. Nikon Z9 uzyskał 8.9 EV (dla ISO 64), natomiast Sony A9 III 9.2 EV (dla ISO 250).

Przy SNR=1, EOS R1 dla ISO 100 osiąga 13.6 EV, zatem trochę brakuje do optymalnego wykorzystania 14-bitowego zapisu, co jednak utrudnia wysoki poziom biasu dla tej nastawy. Załamania widoczne głównie dla „niskiej” jakości, odpowiadają zmierzonym przez nas przedziałom szumu przetwarzania.

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.

Canon EOS R1 - Zakres i dynamika tonalna

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika przekracza 9.5 EV.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy to rozjaśniamy je lub przyciemniamy. Zdjęcia wykonujemy przy czułości ISO 100 i 1600, przysłonie f/16 i czasach odpowiednio 30 i 2 s. Ze względu na różnicę w naświetleniu zdjęć zdecydowaliśmy się przymknąć przysłonę o 1/3 EV mocniej w Z7. Następnie wywołujemy je jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe.

Canon EOS R1 - Zakres i dynamika tonalna

100 ISO
0 EV
+4 EV
EOS R1
Canon EOS R1 - Zakres i dynamika tonalna Canon EOS R1 - Zakres i dynamika tonalna
Z7
Canon EOS R1 - Zakres i dynamika tonalna Canon EOS R1 - Zakres i dynamika tonalna
1600 ISO
EOS R1
Canon EOS R1 - Zakres i dynamika tonalna Canon EOS R1 - Zakres i dynamika tonalna
Z7
Canon EOS R1 - Zakres i dynamika tonalna Canon EOS R1 - Zakres i dynamika tonalna

Rozjaśnienie obrazów dało lepszy efekt wizualny w przypadku aparatu Canona. Dla obu nastaw czułości widać, że zdjęcia z Z7 zawierają nieco więcej szumu, przy czym mają też wyższą rozdzielczość.

Przyciemnianie jasnych partii obrazu nie pozwala zniwelować przepaleń. Drobne różnice mogą wynikać z różnej jasności oryginalnych zdjęć.

100 ISO
0 EV
−4 EV
EOS R1
Canon EOS R1 - Zakres i dynamika tonalna Canon EOS R1 - Zakres i dynamika tonalna
Z7
Canon EOS R1 - Zakres i dynamika tonalna Canon EOS R1 - Zakres i dynamika tonalna
1600 ISO
EOS R1
Canon EOS R1 - Zakres i dynamika tonalna Canon EOS R1 - Zakres i dynamika tonalna
Z7
Canon EOS R1 - Zakres i dynamika tonalna Canon EOS R1 - Zakres i dynamika tonalna
