Czułość matrycy

Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.

Charakterystyka w całym zakresie nastaw ISO, poza programowym ISO 50, jest podobna. Czułości jako średnie wartości ze wszystkich grup senseli są o ok. 1/2 EV poniżej nominalnych. Takie zachowanie jest typowe i umożliwia manipulację danymi w jasnych partiach obrazu. Nastawa ISO 50 i 100 to de facto ta sama realna czułość.

Szum przetwarzania

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. Dla zakresu ISO 50-400 szum waha się w granicach 15-6, natomiast powyżej nastawy ISO 800 – między 3 a 2 elektrony. W idealnie pracującej matrycy wykres powinien być linią prostą, ze wszystkimi wartościami dla różnych czułości ISO na tym samym poziomie. To, co widzimy na wykresie to efekt zastosowania technologii Dual Native ISO, a zatem dwóch obwodów analogowych przetwarzania sygnału.

Współczynnik konwersji i wzmocnienie jednostkowe

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Dla najniższej natywnej czułości, na jedną jednostkę kwantyzacji przetwornika ADC przypada prawie 15 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie 222 ke^–. Taki wynik można uznać za bardzo wysoki. Punkt wzmocnienia jednostkowego wypada dla czułości 1117, czyli praktycznie dla nastawy ISO 1600. Przekroczenie tego progu powoduje, że za jakość obrazu odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W związku z czym nie ma żadnego zysku ze stosowania takiej obróbki w aparacie i dokładnie te same efekty uzyskamy niedoświetlając zdjęcie, a następnie korygując ekspozycję w komputerze. W testowanym aparacie próg ten został ustawiony średnio wysoko.

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia powodując posteryzację.

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.

Na powyższym wykresie możemy zauważyć, że dla najniższej natywnej czułości liczba tonów sięga około 578, czyli otrzymujemy 9.2-bitowy zapis danych. Konkurencja idzie prawie „łeb w łeb”, bowiem EOS R, Nikon Z5 i Sony A7 III uzyskały odpowiednio 8.9, 9 oraz 9.3 bita. Przy ISO 1600 otrzymujemy wartości 7.5 bita, co daje około 181 przejść tonalnych. Przy maksymalnym dostępnym ISO przejść tonalnych mamy już tylko 13, co daje 3.7 bita.

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.

ISO	Granica czerni i bieli
50
100
200
400
800
1600
3200
6400
12800
25600
51200
102400
204800

Dynamika tonalna

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.

Dla najlepszej jakości obrazu przy ISO 100 testowany aparat osiąga wartość dynamiki tonalnej na poziomie 10 EV, co jest niewątpliwie bardzo dobrym wynikiem. Sony A7 III zanotował odrobinę wyższy rezultat (10.2 EV), natomiast Canonowi R i Nikonowi Z5 nieco do Panasonika zabrakło (uzyskały odpowiednio 9.4 i 9.6 EV).

Dla kryterium SNR=1 dynamika w Lumiksie osiąga 13.8 EV dla bazowego ISO, co oznacza, że niewiele brakuje by wykorzystać całkowicie 14-bitowy zapis danych. Przy tej jakości widać zysk wynikający z architektury Dual Native ISO, przekładający się na lepsze osiągi dynamiki po przejściu z nastawy ISO 400 na 800.

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.

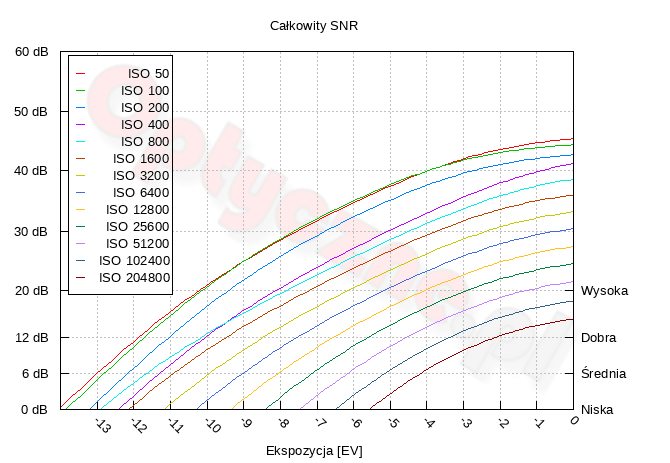

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika osiąga blisko 9.5 EV.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy to rozjaśniamy je lub przyciemniamy. Zdjęcia wykonujemy przy czułości ISO 100 i 1600, przysłonie f/16 i czasach odpowiednio 30 i 2 s. W przypadku wybranych aparatów – Panasonika S5 i Nikona Z7 występowała różnica w naświetleniu zdjęć, toteż zdecydowaliśmy się przymknąć przysłonę o 2/3 EV mocniej w Z7. Zdjęcia następnie wywołujemy jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe.

100 ISO
	0 EV	+4 EV
S5
Z7
1600 ISO
S5
Z7

Zarówno dla ISO 100, jak i 1600 efekt rozjaśniania obrazu wygląda lepiej w przypadku Panasonika. Niższy poziom szumu oraz lepsza widoczność detali względem Z7 robią całkiem dobre wrażenie.

Przyciemnianie jasnych partii obrazu daje podobny efekt w obu aparatach, a widoczne różnice są raczej spowodowane różną jasnością oryginalnych zdjęć. Miejsca przepalone takowymi pozostaną.

100 ISO
	0 EV	−4 EV
S5
Z7
1600 ISO
S5
Z7
