Test aparatu

Fujifilm X-H2S - test aparatu

31 sierpnia 2022
Maciej Latałło Komentarze: 45

8. Zakres i dynamika tonalna

Czułość matrycy

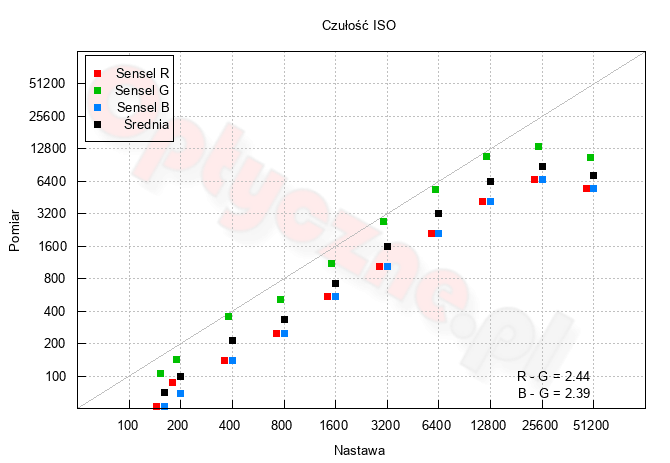

Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów. Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.

Fujifilm X-H2S - Zakres i dynamika tonalna

Czułości jako średnie wartości ze wszystkich grup senseli dla nastaw natywnych są co najmniej 1 EV poniżej nominalnych. Takie zachowanie umożliwia manipulację danymi w jasnych partiach obrazu.

Szum przetwarzania

Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.

----- R E K L A M A -----

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Fujifilm X-H2S - Zakres i dynamika tonalna

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. Widzimy, że dla trzech pierwszych nastaw natywnych szum wynosi 6-7 elektronów, a dla pozostałych ok. 2. To oznacza, że jakość zaprojektowanej elektroniki stoi na całkiem wysokim poziomie. Najprawdopodobniej mamy tu do czynienia z budową dual-gain.

Współczynnik konwersji i wzmocnienie jednostkowe

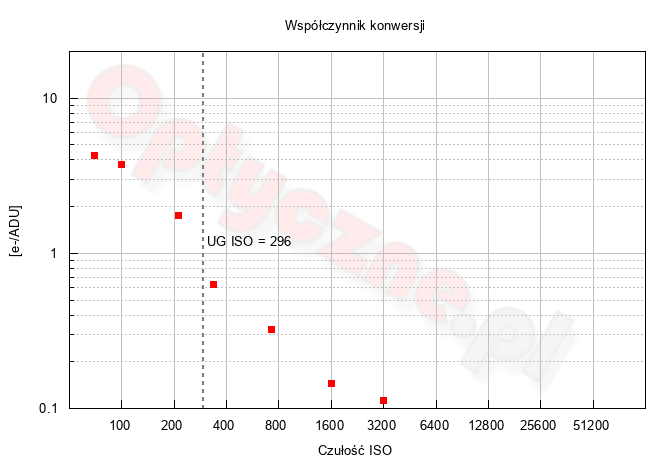

Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Fujifilm X-H2S - Zakres i dynamika tonalna

Dla najniższej natywnej czułości przypada nieco ponad 4 elektrony. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie 70 ke. Wynik ten jest całkiem wysoki. Widać też, że punkt wzmocnienia jednostkowego wypada dla czułości 296 (czyli nieco poniżej nastawy ISO 800). Przekroczenie tego progu powoduje, że za jakość obrazu wynikającą ze wpływu szumu śrutowego odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W związku z czym nie ma żadnego zysku ze stosowania takiej obróbki w aparacie i dokładnie te same efekty uzyskamy niedoświetlając zdjęcie, a następnie korygując ekspozycję w komputerze. Punkt wzmocnienia w testowanym aparacie jest nisko.

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia, powodując posteryzację.

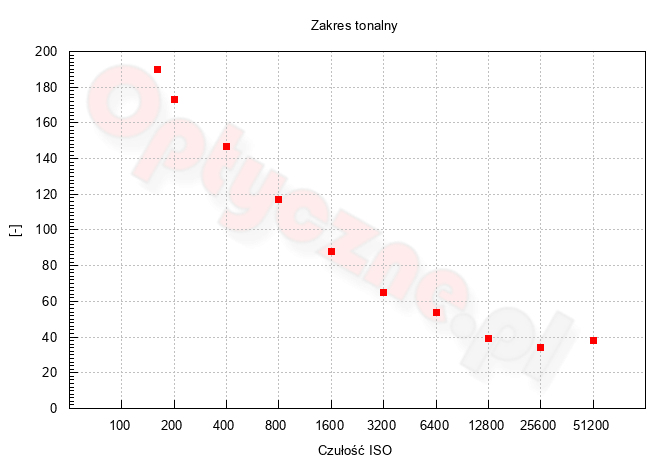

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.

Fujifilm X-H2S - Zakres i dynamika tonalna

W tej kategorii X-H2S nie wypada niestety korzystnie, bowiem nawet dla ISO 160 nie przekroczony jest poziom 200 przejść tonalnych. Dla tej nastawy, liczba tonów wynosi 190, co daje 7.6-bitowy zapis danych. W testach OM-1 i GH uzyskaliśmy wartość 8.4 bita (odpowiednio dla ISO 200 i 100), a zatem wyraźnie wyższą.

Zwiększanie czułości w X-H2S powoduje oczywiście degradację zakresu tonalnego i przy ISO 1600 mamy już 6.5 bita, co odpowiada 88 przejściom tonalnym. Dla maksymalnego dostępnego ISO (rozszerzonego) przejść tonalnych jest już tylko 38, co daje 5.2 bita.

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 0.33 EV.

ISO Granica czerni i bieli
80
Fujifilm X-H2S - Zakres i dynamika tonalna
100
Fujifilm X-H2S - Zakres i dynamika tonalna
160
Fujifilm X-H2S - Zakres i dynamika tonalna
200
Fujifilm X-H2S - Zakres i dynamika tonalna
400
Fujifilm X-H2S - Zakres i dynamika tonalna
800
Fujifilm X-H2S - Zakres i dynamika tonalna
1600
Fujifilm X-H2S - Zakres i dynamika tonalna
3200
Fujifilm X-H2S - Zakres i dynamika tonalna
6400
Fujifilm X-H2S - Zakres i dynamika tonalna
12800
Fujifilm X-H2S - Zakres i dynamika tonalna
25600
Fujifilm X-H2S - Zakres i dynamika tonalna
51200
Fujifilm X-H2S - Zakres i dynamika tonalna

Dynamika tonalna

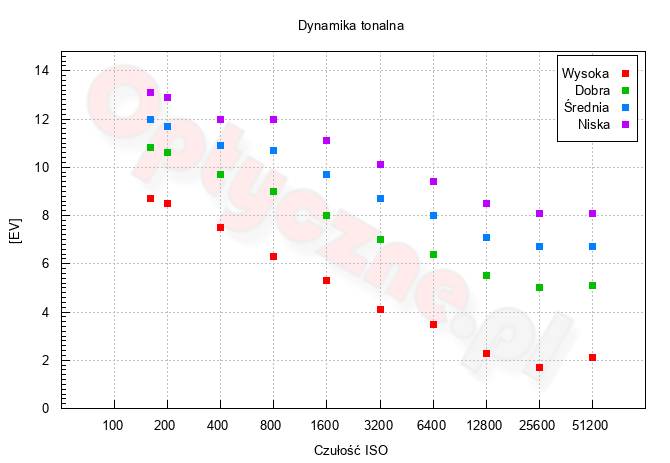

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.

Fujifilm X-H2S - Zakres i dynamika tonalna

Dla najlepszej jakości obrazu przy ISO 160 (najniższej natywnej czułości) testowany aparat osiągnął wynik 8.7 EV, niższy o ok. 0.4 EV np. od X-T4. W OM-1 i GH6 zanotowaliśmy odpowiednio 8.1 EV dla ISO 200 i 7.7 dla ISO 100, aczkolwiek ze względu na stosowanie w nich 12-bitowego przetwarzania sygnału, porównanie nie jest miarodajne.

Biorąc pod uwagę kryterium niskiej jakości obrazu, dla bazowej czułości mamy do dyspozycji dynamikę na poziomie 13.1 EV, co oznacza, że trochę brakuje, by wykorzystywany był praktycznie cały zakres pracy przetwornika ADC.

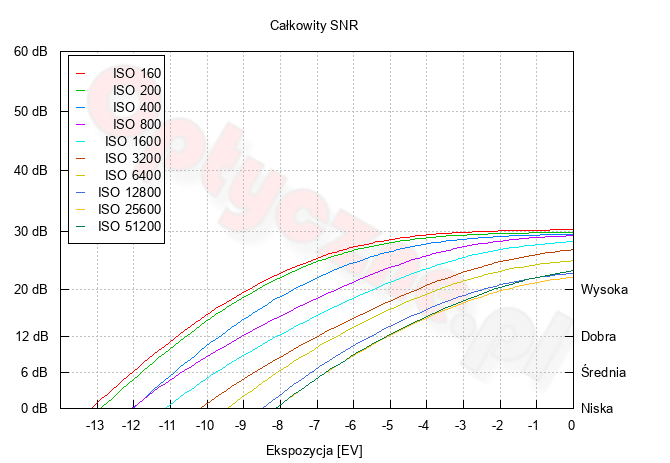

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.

Fujifilm X-H2S - Zakres i dynamika tonalna

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika lekko przekracza 8 EV.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy rozjaśniamy je lub przyciemniamy. Zdjęcia wykonaliśmy przy następujących parametrach ekspozycji: ISO 200, f/16 i 30 s oraz ISO 1600, f/11 i 2 s. Następnie wywołujemy je jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe. Ze względu na różnicę ekspozycji pomiędzy ujęciami z obu modeli, do porównania zdjęcia z X-T2 naświetliliśmy o 1/3 mocniej niż te z X-H2S.

Fujifilm X-H2S - Zakres i dynamika tonalna

0 EV
+4 EV
160 ISO
X-H2S
Fujifilm X-H2S - Zakres i dynamika tonalna Fujifilm X-H2S - Zakres i dynamika tonalna
200 ISO
X-T2
Fujifilm X-H2S - Zakres i dynamika tonalna Fujifilm X-H2S - Zakres i dynamika tonalna
1600 ISO
X-H2S
Fujifilm X-H2S - Zakres i dynamika tonalna Fujifilm X-H2S - Zakres i dynamika tonalna
X-T2
Fujifilm X-H2S - Zakres i dynamika tonalna Fujifilm X-H2S - Zakres i dynamika tonalna

W przypadku X-H2S, po rozjaśnieniu widać znacznie wyższą intensywność niebieskiej składowej szumu, zarówno dla bazowego ISO, jak i 1600. Innymi słowy, starszy model poradził sobie nieco lepiej w tej części testu.

Przyciemnianie jasnych partii obrazu daje podobny efekt w obu aparatach, Widać, że zbyt wielu szczegółów nie udało się odzyskać, a ewentualne różnice mogą wynikać z niewielkich rozbieżności w jasności pomiędzy zdjęciami oraz realnymi czułościami.

0 EV
−4 EV
160 ISO
X-H2S
Fujifilm X-H2S - Zakres i dynamika tonalna Fujifilm X-H2S - Zakres i dynamika tonalna
200 ISO
X-T2
Fujifilm X-H2S - Zakres i dynamika tonalna Fujifilm X-H2S - Zakres i dynamika tonalna
1600 ISO
X-H2S
Fujifilm X-H2S - Zakres i dynamika tonalna Fujifilm X-H2S - Zakres i dynamika tonalna
X-T2
Fujifilm X-H2S - Zakres i dynamika tonalna Fujifilm X-H2S - Zakres i dynamika tonalna
